Кровельные сэндвич-панели – это современные, эффективные и долговечные материалы, которые позволяют быстро и качественно возводить крыши зданий любого назначения. Однако, как и в случае со стеновыми панелями, качество и долговечность кровельного покрытия напрямую зависят от правильности выполнения стыков. Особое внимание следует уделить монтажу конька – самой высокой точки крыши, где сходятся две плоскости. Этот узел является одним из наиболее уязвимых к внешним воздействиям, таким как ветер, осадки и перепады температур. Поэтому знание всех тонкостей соединения кровельных сэндвич-панелей в области конька является критически важным для обеспечения надежности и долговечности всей конструкции.

Значение конькового узла в кровельной системе

Конек – это не просто место соединения двух скатов крыши. Это сложный узел, который выполняет ряд важнейших функций:

— Герметизация: Предотвращает проникновение влаги (дождя, снега, талой воды) внутрь кровельной конструкции.

— Ветрозащита: Сдерживает сильные ветровые нагрузки, которые могут оказывать значительное давление на верхнюю часть крыши.

— Теплоизоляция: Предотвращает утечку тепла из помещений верхних этажей и минимизирует образование мостиков холода.

— Вентиляция: В некоторых случаях конек может служить элементом вентиляции подкровельного пространства, способствуя удалению влаги.

— Эстетика: Грамотно выполненный конек придает кровле законченный и аккуратный вид.

Типы кровельных сэндвич-панелей и их особенности для конька

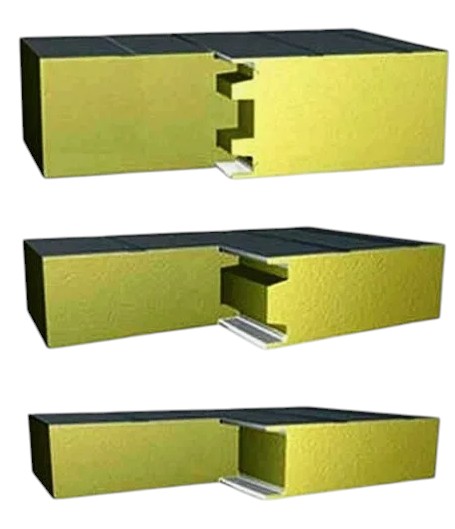

Перед тем как перейти к деталям монтажа конька, стоит упомянуть основные типы кровельных сэндвич-панелей, которые влияют на технологию соединения:

— Панели с трехкамерным замком (Z-lock): Этот тип замка обеспечивает особо надежное и герметичное соединение, что очень важно для конька. Панели с таким замком лучше всего подходят для формирования конькового узла, минимизируя риск протечек.

— Панели с двухкамерным замком: Также обеспечивают хорошую герметичность, но могут требовать дополнительных мер для усиления надежности в области конька.

— Панели с однокамерным замком: Реже используются для кровель, но при их применении коньковый узел потребует особого внимания к уплотнению и дополнительному крепежу.

Варианты устройства конькового узла

Существует несколько основных способов формирования конька кровельной системы из сэндвич-панелей:

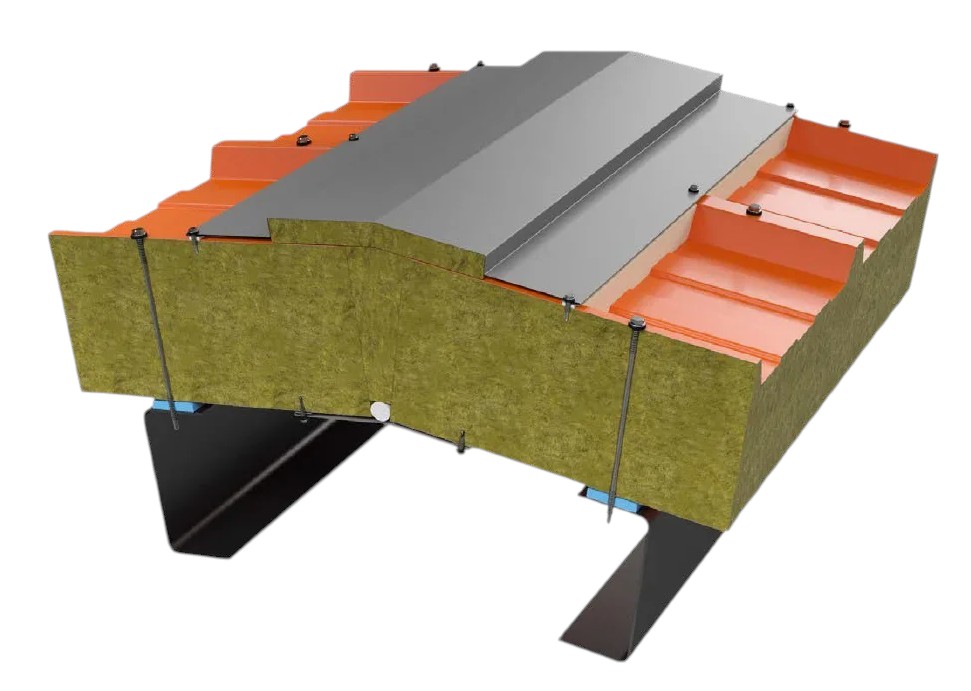

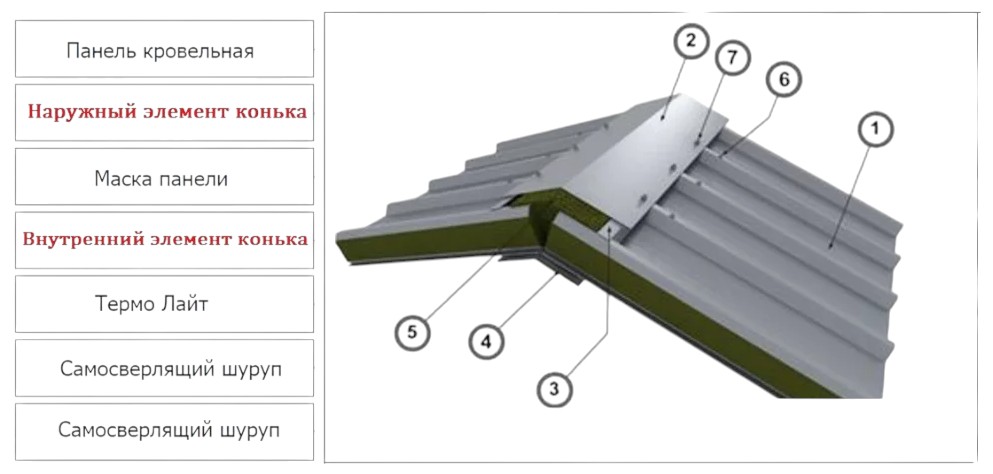

— С использованием стандартного конькового элемента: Это наиболее распространенный и технологичный вариант. Коньковый элемент (коньковая планка) изготавливается из металла (обычно оцинкованной стали с полимерным покрытием) и имеет форму, соответствующую углу наклона кровли. Коньковый элемент крепится к верхним торцам сэндвич-панелей.

— С помощью специальных кровельных панелей: Некоторые производители предлагают специальные кровельные панели, которые имеют форму, позволяющую сразу сформировать конек без использования дополнительных элементов.

— Конструкции "своими руками": В редких случаях, при отсутствии стандартных коньковых элементов или для нестандартных решений, конек может быть сформирован из самих сэндвич-панелей путем их соответствующей подрезки и соединения. Этот метод требует высокого мастерства и тщательного расчета.

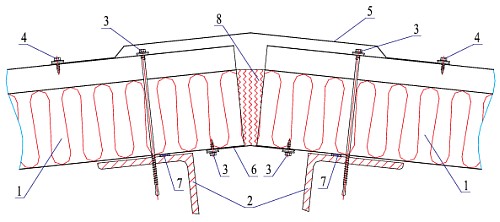

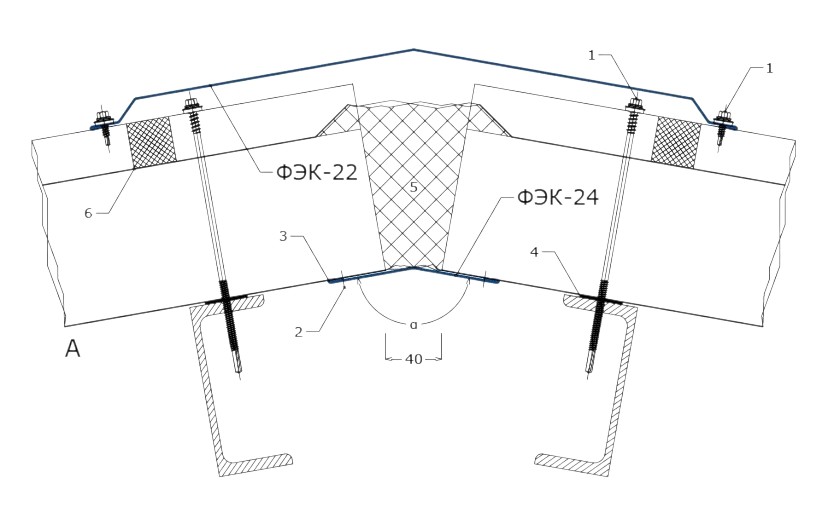

Монтаж конька с использованием стандартного конькового элемента

Этот метод является наиболее предпочтительным благодаря своей надежности и простоте. Вот основные этапы:

• Подготовка:

— Убедитесь в ровности стыка верхних кромок панелей: Перед установкой конька необходимо проверить, насколько ровно прилегают друг к другу верхние кромки кровельных сэндвич-панелей. Любые неровности могут привести к появлению щелей и протечек.

— Подготовьте коньковый элемент: Если коньковый элемент изготавливается на заказ, убедитесь, что он соответствует углу наклона вашей кровли и имеет достаточную длину.

— Подготовьте крепеж и уплотнители: Заранее подготовьте саморезы, уплотнительные ленты и герметики.

• Установка уплотнительной ленты

— Нанесение ленты: На верхние кромки кровельных сэндвич-панелей, где будет располагаться конек, наносится самоклеящаяся уплотнительная лента. Лента должна быть достаточно широкой, чтобы перекрыть стык и обеспечить полную герметизацию. Часто используют EPDM-ленту или другие эластичные материалы.

— Принцип действия: Уплотнительная лента прижимается между панелью и коньковым элементом, компенсируя мелкие неровности и предотвращая проникновение влаги и воздуха.

• Крепление конькового элемента

— Позиционирование: Коньковый элемент располагается поверх стыка кровельных панелей, перекрывая его. Важно, чтобы он был ровно центрирован.

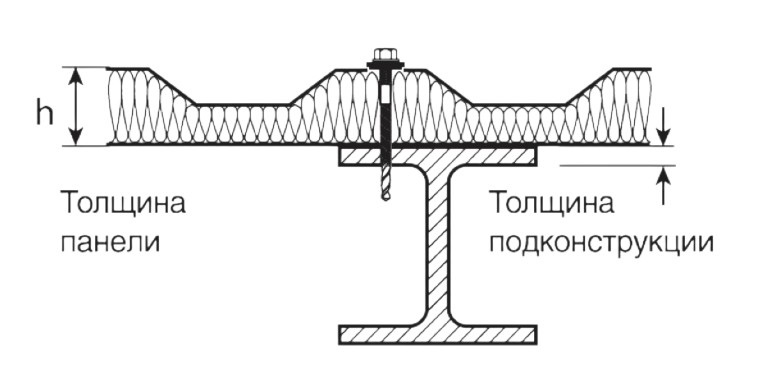

— Тип крепежа: Для крепления конькового элемента к сэндвич-панелям используют специальные кровельные саморезы с EPDM-уплотнителем. Эти саморезы имеют буровое острие, способное просверлить металлическую обшивку сэндвич-панели, и резиновую шайбу, которая обеспечивает герметичность отверстия.

— Шаг крепления: Шаг крепления саморезов зависит от ветровых нагрузок и рекомендаций производителя, но обычно составляет от 300 до 500 мм. Крепление производится через коньковый элемент и уплотнительную ленту в верхние кромки сэндвич-панелей.

— Крепление в каждой панели: Необходимо закрепить коньковый элемент к каждой кровельной панели, обеспечивая надежное соединение.

• Дополнительная герметизация

— Герметик: В местах соединения коньковых элементов между собой, а также в углах конька, рекомендуется использовать специальный кровельный герметик. Он обеспечивает дополнительную герметичность и защищает от проникновения влаги.

— Вентиляционные прорези: Если конструкция конька предполагает наличие вентиляционных прорези, то они должны быть защищены от проникновения влаги с помощью специальных мембран или фильтров.

Расчет материалов для конька

Для правильного расчета материалов для конька необходимо учесть:

— Длина конька: Измеряется общая длина всех коньковых участков кровли.

— Количество коньковых элементов: Исходя из длины конька и стандартной длины коньковых элементов, рассчитывается их необходимое количество.

— Количество саморезов: Расчет производится исходя из шага крепления и общей длины конька.

— Пример: Если длина конька 10 м, шаг крепления 0.4 м, то потребуется 10 / 0.4 = 25 саморезов. Рекомендуется добавить запас 10-15%.

— Количество уплотнительной ленты: Длина уплотнительной ленты должна быть равна общей длине конька.

— Количество герметика: Расчет зависит от площади стыков и рекомендаций производителя герметика.

Особенности монтажа конька в зависимости от типа панелей:

— Трехкамерный замок (Z-lock): Наиболее надежный вариант. Стыковка панелей сама по себе обеспечивает хорошую герметичность. Коньковый элемент служит скорее для дополнительной защиты и эстетики.

— Двухкамерный замок: Требует более внимательного подхода к уплотнению стыка. Важно правильно расположить уплотнительную ленту и обеспечить плотное прилегание конькового элемента.

— Однокамерный замок: При использовании таких панелей, особенно на кровлях со сложной геометрией, коньковый узел может потребовать дополнительных мер: более частый шаг крепежа, использование герметиков повышенной стойкости.

Частые ошибки при монтаже конька и способы их избежать

• Недостаточная герметизация стыка:

Ошибка: Пропуск уплотнительной ленты, использование неподходящей ленты, негерметичные саморезы.

Последствия: Протечки, появление конденсата, коррозия.

Решение: Всегда используйте качественную уплотнительную ленту, правильно ее наклеивайте и применяйте саморезы с EPDM-уплотнителем.

• Неправильный шаг крепления:

Ошибка: Слишком редкий шаг крепления.

Последствия: Коньковый элемент может быть сорван ветром, возможны протечки.

Решение: Соблюдайте рекомендованный шаг крепления, учитывая ветровые нагрузки.

• Отсутствие или низкое качество доборных элементов:

Ошибка: Использование неподходящих по форме или размеру коньковых элементов, отказ от них вовсе.

Последствия: Неэстетичный вид, плохая герметизация.

Решение: Используйте качественные, соответствующие вашей кровле коньковые элементы.

• Неправильное расположение саморезов:

Ошибка: Саморезы вкручиваются не строго перпендикулярно, повреждая уплотнитель.

Последствия: Нарушение герметичности.

Решение: Использовать дрель с регулировкой оборотов и следить за перпендикулярностью вкручивания самореза.

• Игнорирование температурных расширений:

Ошибка: Слишком плотное, жесткое крепление коньковых элементов без учета температурных расширений металла.

Последствия: Деформация панелей или коньковых элементов, появление трещин.

Решение: Некоторые системы предусматривают специальные крепежные элементы, позволяющие компенсировать температурные расширения.

• Неправильная подрезка панелей:

Ошибка: Неаккуратная подрезка панелей, ведущая к нарушению целостности утеплителя или металлической обшивки.

Последствия: Появление мостиков холода, коррозия.

Решение: Использовать специальные инструменты для резки сэндвич-панелей и работать аккуратно.

Советы для идеального конька

— Выбирайте качественные коньковые элементы: Они должны быть изготовлены из того же материала, что и панели, или из аналогичного по свойствам металла.

— Согласуйте цвет: Цвет коньковых элементов должен гармонировать с цветом кровельных панелей для создания эстетичного вида.

— Используйте специальные кровельные саморезы: Саморезы с EPDM-уплотнителем – ваш главный союзник в борьбе за герметичность.

— Не экономьте на уплотнителях: Качественные уплотнительные ленты – залог вашей безопасности от протечек.

— Обращайтесь к профессионалам: Если вы не уверены в своих силах, доверьте монтаж конька опытным специалистам.

Соединение кровельных сэндвич-панелей в области конька – это ответственная задача, требующая внимания к деталям, правильного выбора материалов и точного соблюдения технологии монтажа. Надежный конек – это не только гарантия герметичности и защиты от атмосферных воздействий, но и залог долговечности всей кровельной системы. Следуя нашим рекомендациям, вы сможете обеспечить безупречное качество вашего кровельного покрытия, которое прослужит вам долгие годы. Помните, что инвестиции в правильный монтаж конька – это инвестиции в долговечность и надежность вашего дома.
