Сэндвич-панели – это современный, эффективный и экономичный строительный материал, который завоевал огромную популярность благодаря своей легкости, прочности, отличным теплоизоляционным свойствам и быстроте монтажа. Однако, чтобы в полной мере раскрыть все преимущества сэндвич-панелей, необходимо строго соблюдать технологию их монтажа. Неправильная установка может привести к снижению эксплуатационных характеристик, появлению мостиков холода, протечкам и даже к деформации конструкции. Эта статья представляет собой подробную инструкцию по монтажу сэндвич-панелей, охватывающую все этапы – от подготовки и расчета материалов до финишной отделки.

Подготовительный этап: залог успешного монтажа

Прежде чем приступить непосредственно к монтажу, необходимо тщательно подготовиться. Этот этап включает:

• Проектирование и расчет материалов

— Разработка проекта: На основе архитектурных решений и конструктивных особенностей здания составляется проект, где точно указываются размеры, тип и количество сэндвич-панелей, а также тип подконструкции (металлическая, железобетонная, деревянная).

— Расчет количества панелей: Производится точный расчет необходимого количества панелей с учетом их размеров, высоты и ширины стен, а также наличия проемов (окна, двери). Важно учесть возможные отходы при резке и подгонке

— Расчет крепежа: Определяется тип и количество крепежа (саморезы, болты, заклепки), необходимый для фиксации панелей к подконструкции. Выбор крепежа зависит от материала подконструкции, толщины панелей и ветровых нагрузок.

— Расчет уплотнителей и герметиков: Подбираются уплотнительные ленты (EPDM, вспененный полиэтилен), герметики (силиконовые, полиуретановые), необходимые для герметизации стыков.

— Расчет доборных элементов: Определяется потребность в фасонных элементах (углы, отливы, нащельники), которые используются для оформления стыков, проемов и других конструктивных узлов.

• Подготовка подконструкции

— Проверка ровности и вертикальности: Подконструкция (каркас из металла, дерева или бетонное основание) должна быть ровной, прочной и строго вертикальной. Отклонения могут привести к перекосам панелей и нарушению герметичности стыков.

— Защита от коррозии: Металлические подконструкции должны быть обработаны антикоррозийными составами.

— Монтаж опорных балок и кронштейнов: При необходимости устанавливаются дополнительные опорные элементы.

• Подготовка сэндвич-панелей

— Проверка целостности: Панели должны быть без видимых повреждений (вмятин, царапин, сколов).

— Маркировка: В некоторых случаях панели маркируются для удобства монтажа, особенно если они имеют разные размеры или цветовые решения.

— Очистка: С панелей удаляется упаковочный материал и защитная пленка (частично или полностью, в зависимости от рекомендаций производителя).

• Подготовка инструмента и оборудования:

— Ручной инструмент: Шуруповерт с регулировкой крутящего момента, молоток, зубило, рулетка, уровень, нож для резки уплотнителей, шпатель для герметика.

— Электроинструмент: Пила для резки сэндвич-панелей (например, циркулярная пила со специальным диском), перфоратор (для бетонных оснований).

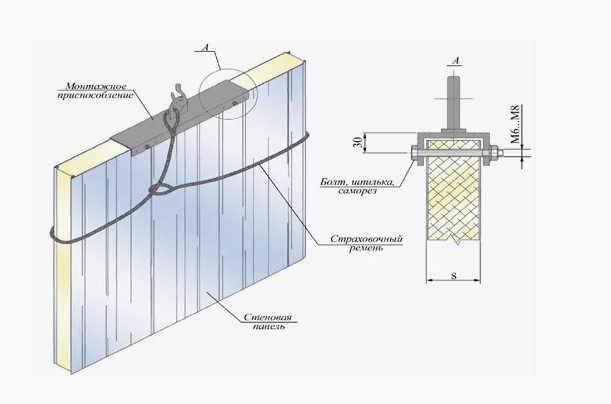

— Подъемное оборудование: При работе на высоте могут потребоваться леса, подъемники или краны.

— Средства индивидуальной защиты (СИЗ): Каска, защитные очки, перчатки, рабочая одежда, страховочный пояс.

Монтаж стеновых сэндвич-панелей

Монтаж стеновых сэндвич-панелей может осуществляться как вертикально, так и горизонтально. Каждый способ имеет свои особенности.

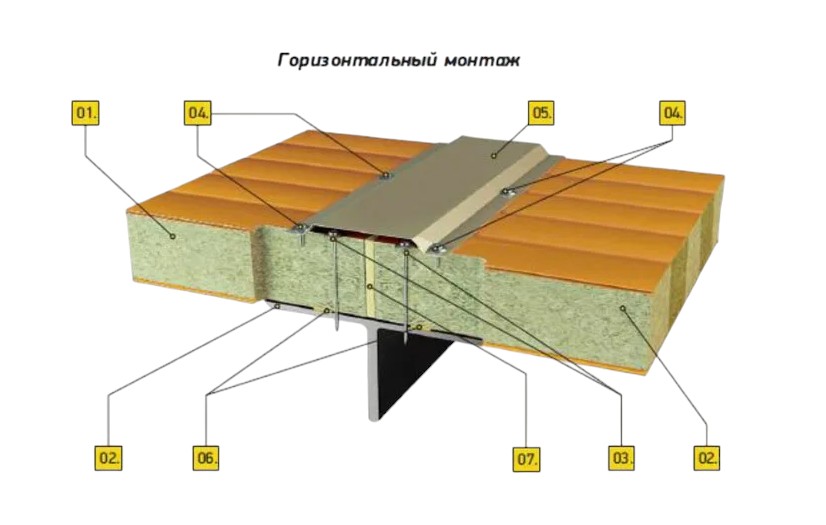

А. Горизонтальный монтаж:

— Начало монтажа: Первая панель устанавливается по уровню, опираясь на цоколь или нижнюю опорную балку.

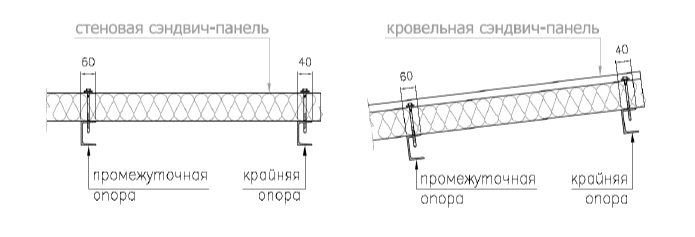

— Крепление: Панель крепится к подконструкции с помощью саморезов. Шаг крепления зависит от ветровых нагрузок и типа подконструкции, но обычно составляет 300-600 мм. Саморезы вкручиваются в специальные отверстия в замке панели или непосредственно через обшивку.

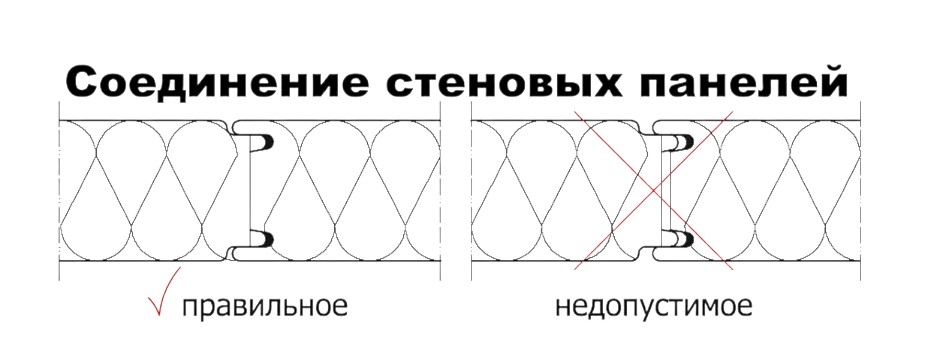

— Стыковка: Следующая панель соединяется с предыдущей путем вхождения шипа в паз. В паз замка предварительно устанавливается уплотнительная лента.

— Герметизация: После соединения двух панелей, стык дополнительно герметизируется с помощью герметика, если это предусмотрено технологией.

— Последующий монтаж: Монтаж ведется последовательно, ряд за рядом, с постоянным контролем вертикальности и ровности.

Б. Вертикальный монтаж:

— Начало монтажа: Первая панель устанавливается вертикально, опираясь на нижнюю опорную балку. Она выставляется строго по вертикали с помощью уровня.

— Крепление: Панель крепится к подконструкции. Шаг крепления обычно более частый, чем при горизонтальном монтаже, особенно в зонах повышенной нагрузки.

— Стыковка: Следующая панель соединяется с предыдущей шипом в паз. В паз замка предварительно устанавливается уплотнительная лента.

— Герметизация: Стыки между панелями и в углах дополнительно герметизируются.

— Последующий монтаж: Монтаж ведется последовательно, панель за панелью, с постоянным контролем вертикальности.

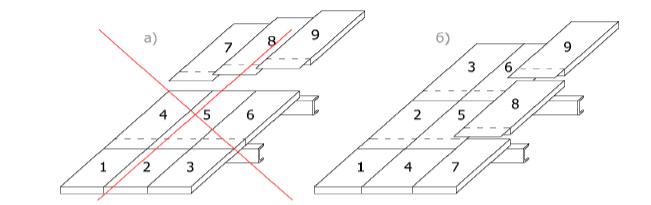

Монтаж кровельных сэндвич-панелей

Монтаж кровельных сэндвич-панелей требует особой тщательности, так как кровля подвержена значительным нагрузкам от осадков и ветра.

• Подготовка

— Разметка: На подконструкцию наносится разметка мест крепления панелей.

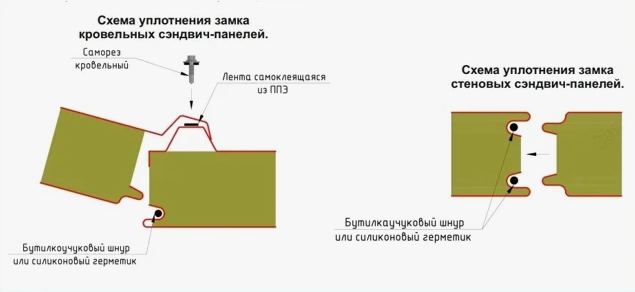

— Установка уплотнителей: В паз замка или на верхнюю кромку панелей устанавливается уплотнительная лента.

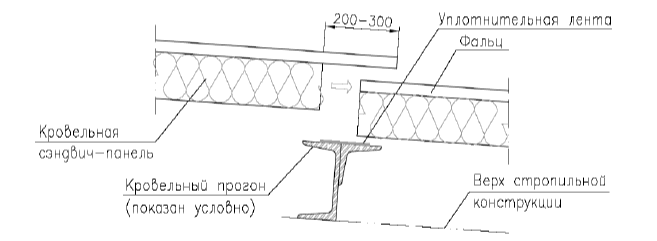

• Монтаж первой панели

— Первая панель устанавливается и выравнивается по проекту.

— Обеспечивается надежное крепление к подконструкции.

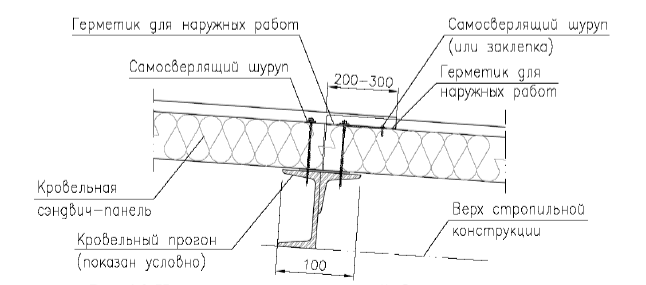

• Стыковка панелей

— Следующая панель соединяется с предыдущей шипом в паз.

— Стык тщательно герметизируется.

• Крепление

— Крепление кровельных панелей выполняется с более частым шагом, чем стеновых, для обеспечения устойчивости к ветровым нагрузкам.

— Саморезы должны проходить через металлическую обшивку панели и надежно фиксироваться в подконструкции.

• Коньковый узел

— Установка конькового элемента: На стык верхних кромок кровельных панелей устанавливается специальный коньковый элемент.

— Герметизация: Перед установкой конькового элемента на стык наклеивается уплотнительная лента.

— Крепление: Коньковый элемент крепится к панелям кровельными саморезами с уплотнителем. Важно обеспечить надежное и герметичное крепление.

— Дополнительная герметизация: Места соединения коньковых элементов и углы конька дополнительно герметизируются.

Монтаж фасонных элементов и доборных деталей

Фасонные элементы (нащельники, углы, отливы, примыкания) играют важную роль в обеспечении герметичности, прочности и эстетичности конструкции.

— Углы: Угловые стыки оформляются с помощью специальных угловых элементов, которые крепятся к панелям саморезами через уплотнительную ленту.

— Отливы: Устанавливаются на цоколь здания для отвода дождевой воды от фундамента.

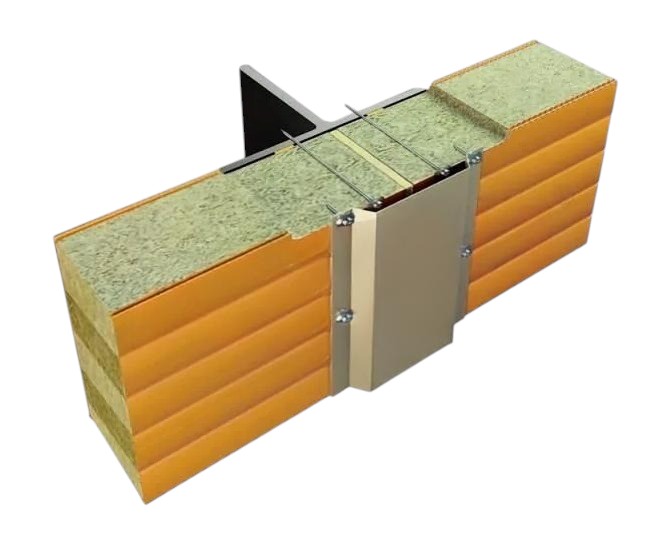

— Нащельники: Используются для перекрытия стыков, усиления герметичности и придания более эстетичного вида.

— Примыкания: Места примыкания панелей к окнам, дверям, воротам и другим конструктивным элементам оформляются с помощью специальных доборных элементов и герметиков.

V. Завершающий этап: защита и проверка

— Снятие защитной пленки: После завершения монтажа с панелей удаляется вся защитная пленка.

— Герметизация стыков: Все видимые стыки, примыкания и места крепления тщательно осматриваются и, при необходимости, дополнительно герметизируются.

— Визуальный осмотр: Проводится полный визуальный осмотр всей конструкции на предмет наличия дефектов, повреждений, правильности монтажа.

— Проверка герметичности: При возможности проводится проверка герметичности конструкции, например, путем имитации дождя.

Распространенные ошибки при монтаже и способы их избежать

• Неправильный выбор крепежа

— Ошибка: Использование саморезов недостаточной длины или без уплотнителя.

— Решение: Всегда используйте специальный крепеж для сэндвич-панелей, соответствующий типу подконструкции и толщине панелей.

• Недостаточная герметизация стыков

— Ошибка: Отказ от уплотнительной ленты, использование некачественного герметика.

— Решение: Всегда используйте качественные уплотнители и герметики, следуйте рекомендациям производителя.

• Нарушение вертикальности или ровности

— Ошибка: Отсутствие контроля за вертикальностью и ровностью при монтаже.

— Решение: Постоянно контролируйте вертикальность и ровность панелей с помощью уровня.

• Деформация панелей

— Ошибка: Чрезмерное давление на панели при монтаже, использование неправильных инструментов для резки.

— Решение: Аккуратно обращайтесь с панелями, используйте соответствующие инструменты.

• Неправильный монтаж фасонных элементов

— Ошибка: Некачественное оформление стыков, углов, примыканий.

— Решение: Тщательно соблюдайте технологию монтажа фасонных элементов.

• Отсутствие учета температурных расширений

— Ошибка: Жесткое крепление без учета температурных изменений.

— Решение: Применяйте крепежные системы, допускающие температурные расширения.

Монтаж сэндвич-панелей – это ответственный процесс, требующий знаний, навыков и точного соблюдения технологии. Тщательная подготовка, правильный выбор материалов, аккуратность на каждом этапе монтажа и контроль качества – вот ключи к созданию надежной, долговечной и эстетически привлекательной конструкции. Соблюдение данной инструкции поможет избежать распространенных ошибок и добиться идеального результата, максимально используя все преимущества современных сэндвич-панелей. При работе на высоте или со сложными конструкциями, всегда рекомендуется обращаться к профессиональным монтажникам.
