Для придания цоколю здания необходимой прочности должное внимание уделяют узлам сэндвич-панелей. Это то место, где несколько панелей соединяются в одну композицию. Правильно спроектированные и выполненные узлы крепления являются критически важными элементами, обеспечивающими структурную целостность и долговечность всей конструкции. Они не только соединяют панели между собой, но и гарантируют их надежное крепление к основному каркасу здания, будь то металлоконструкции, железобетон или дерево.

Необходимость уделять особое внимание узлам обусловлена тем, что именно в этих местах возникают основные нагрузки и напряжения. Здесь происходит передача весовых нагрузок от панелей на каркас, а также воздействие ветровых и снеговых нагрузок. Кроме того, узлы крепления должны обеспечивать герметичность, предотвращая проникновение влаги, холодного воздуха и потерю тепла, что напрямую влияет на энергоэффективность здания. Ошибки при проектировании или монтаже узлов могут привести к промерзанию, образованию конденсата, появлению грибка и плесени, а также к ослаблению всей конструкции, снижая ее несущую способность и срок службы. Поэтому разработка и реализация правильных узловых решений – это залог надежности, безопасности и комфорта эксплуатации здания.

Существует несколько видов узлов:

• деревянная шпонка из 2-х дощечек;
• деревянная шпонка из 3-х дощечек;
• полосы ОСП;
• полосы сэндвич-панелей.

При узловом соединении деревянной шпонкой, одна из них устанавливается между панелями. Другая дощечка располагается перпендикулярно. В шпонку вкручивают саморезы по периметру. Размер шпонки – 50х100 мм.

При соединении полосами ОСП – их вгоняют в зазоры панелей. Они также прикручиваются саморезами к листам металла. Еще один вариант – применение узкой сэндвич-плиты, похожей на шпонку. Именно она объединяет две другие панели, но этот способ хорош для соединения больших по размеру плит.

Для цоколя рекомендуется использовать крепление с помощью анкеров с шагом до 2500 мм. Анкер должен проходить через шпонку и панель перекрытия.

Каждый из этих способов имеет свои преимущества и выбирается в зависимости от типа конструкции, нагрузок и условий эксплуатации.

Использование деревянных шпонок обеспечивает хорошую теплоизоляцию и простоту монтажа, тогда как полосы ОСП или сэндвич-плиты могут применяться для создания более жестких и монолитных соединений.

Важно, чтобы все элементы узла, включая крепеж, были устойчивы к коррозии и обеспечивали надежное соединение на протяжении всего срока службы здания.

Отделка цоколя сэндвич-панелями зависит от показателей:

• типа сэндвич-панелей;
• геометрических размеров цоколя;
• количества отходов.

Типовые размеры панелей с металлической обшивкой 1000 х 1200 мм. при различной длине от 800 до 1800 мм. Так как сэндвич-панели будут монтироваться горизонтально, это позволит сразу размещать их по всей длине.

— Выбор типа сэндвич-панелей, будь то стеновые или кровельные, с различными наполнителями (пенополистирол, минеральная вата, пенополиуретан), влияет на их теплоизоляционные свойства, несущую способность и, соответственно, на метод крепления.

— Геометрические размеры цоколя, такие как высота, длина и наличие углов, определяют, как панели будут раскраиваться и стыковаться, а также какой тип крепежа потребуется.

— Количество отходов, которое может возникнуть при подгонке панелей под нестандартные размеры или при наличии множества проемов, также играет важную роль в расчете материала и общей стоимости работ.

— Горизонтальное расположение панелей действительно упрощает монтаж и может минимизировать количество подрезки, если их длина соответствует периметру или его значительной части.

— В случае необходимости подрезки, важно правильно рассчитать размеры, чтобы минимизировать отходы и обеспечить плотное прилегание.

— Для облицовки цоколя часто используют панели с повышенной прочностью и устойчивостью к внешним воздействиям, такими как влага и механические повреждения.

Особенности и расчет материала при стыковке

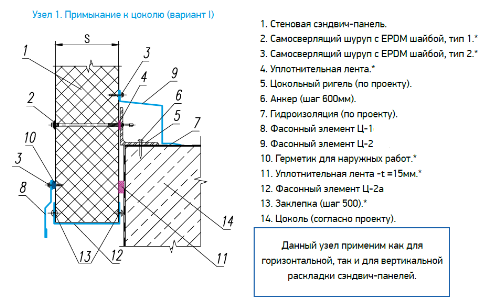

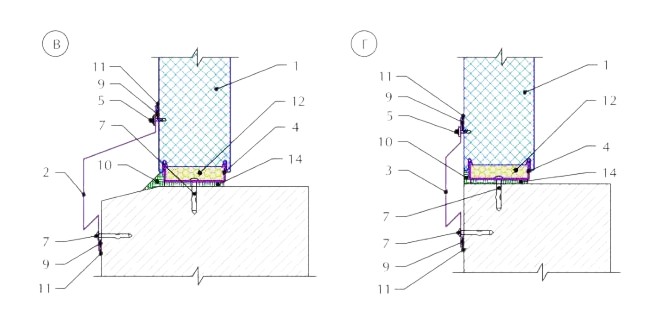

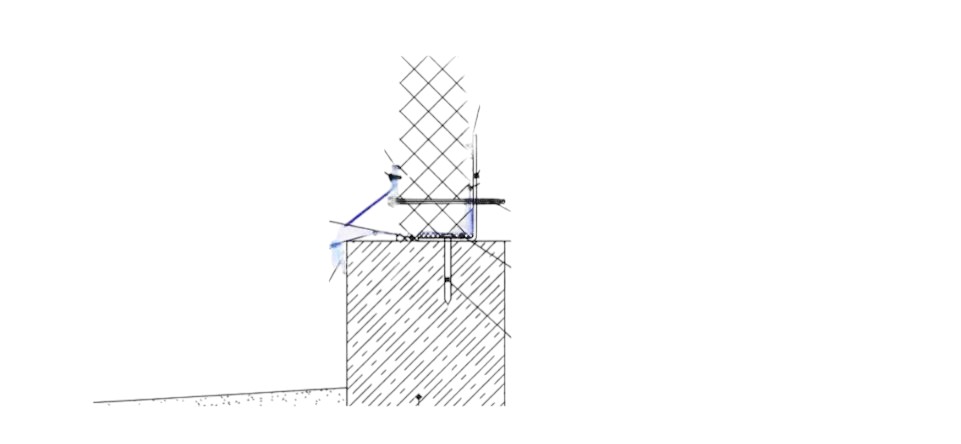

Примыкание сэндвич-панели к цоколю – один из ключевых этапов монтажа, от правильного выполнения которого зависит герметичность, теплоизоляция и долговечность всей конструкции. Соединение сэндвич-панелей непосредственно к цоколю встык требует тщательного подхода к выбору крепежа и дополнительных материалов. Основная задача на этом этапе – обеспечить надежное, прочное и герметичное соединение, исключающее мостики холода и проникновение влаги.

Выбор метода крепления

Существует несколько основных способов присоединения сэндвич-панелей к цоколю встык:

• Крепление с помощью дюбелей и саморезов: Это наиболее распространенный метод. Он включает предварительное сверление отверстия в цоколе, установку в него дюбеля, а затем вкручивание самореза через сэндвич-панель в дюбель. Для сэндвич-панелей, как правило, используются саморезы с буровым наконечником, способные просверливать металлическую обшивку панели, и антикоррозийным покрытием.
• Крепление с использованием анкерных болтов: Этот метод применяется для более тяжелых конструкций или в случаях, когда требуется повышенная прочность крепления. Анкерный болт устанавливается в цоколь, а сэндвич-панель крепится к нему с помощью соответствующей гайки и шайбы.

Расчет материала для стыковки

Для правильного расчета необходимых материалов для стыковки сэндвич-панелей с цоколем необходимо учесть следующие компоненты:

Саморезы (или анкеры)

• Тип: Для бетона или кирпича.
• Длина: Зависит от толщины сэндвич-панели и глубины анкеровки в цоколе. Обычно длина самореза составляет не менее 60-80 мм для стандартных панелей, с учетом проникновения в несущий слой цоколя.
• Диаметр: Чаще всего 4.8 мм или 5.5 мм.
• Шаг крепления: Для примыкания к цоколю шаг саморезов обычно составляет от 300 до 600 мм, в зависимости от размера панели и предполагаемых нагрузок. Для обеспечения надежности рекомендуется шаг около 400-500 мм.
• Расчет: Количество саморезов = (периметр цоколя / шаг крепления) + запас (10-15%).

Дюбели (для саморезов)

• Тип: Специальные дюбели для бетона или кирпича, соответствующие диаметру самореза.
• Количество: Равно количеству саморезов.

Уплотнительная лента (EPDM-лента или аналоги)

• Назначение: Для обеспечения герметичности стыка между панелью и цоколем, предотвращения мостиков холода и защиты от влаги.
• Ширина: Должна перекрывать весь стык, обычно от 50 до 100 мм.
• Расчет: Длина уплотнительной ленты равна периметру цоколя.

Герметик

• Назначение: Дополнительное уплотнение стыков, особенно в углах и местах примыкания.
• Тип: Атмосферостойкий, подходящий для наружных работ.
• Количество: Зависит от сложности геометрии цоколя и требуемой толщины слоя.

Доборные элементы (при необходимости)

• Назначение: Для оформления углов, примыканий и скрытия стыков.
• Тип: Это могут быть специально изготовленные металлические профили, уголки или планки.
• Расчет: Зависит от периметра цоколя, наличия углов и выбранного типа оформления.

Технология монтажа

• Разметка: На цоколе размечаются места крепления саморезов (или анкеров) в соответствии с выбранным шагом.

• Сверление: В отмеченных точках сверлятся отверстия под дюбели или анкеры, глубина которых должна соответствовать рекомендациям производителя крепежа.

• Установка дюбелей/анкеров: В просверленные отверстия устанавливаются дюбели или анкеры.

• Герметизация стыка: На нижнюю кромку сэндвич-панели или на цоколь наносится уплотнительная лента.

• Монтаж панели: Сэндвич-панель прикладывается к цоколю, выравнивается, и саморезы (или анкеры) вкручиваются через панель в дюбель/анкер.

• Дополнительное уплотнение: При необходимости стык дополнительно герметизируется.

• Монтаж доборных элементов: Если предусмотрено, устанавливаются доборные элементы для защиты и эстетического оформления.

Правильный расчет и аккуратное выполнение этих работ гарантируют надежное и долговечное примыкание сэндвич-панелей к цоколю, обеспечивая все необходимые эксплуатационные характеристики здания.

Основные моменты расчета

• Для расчета необходимого количества, необходимо вычислить периметр каждой из сторон цоколя, все нестандартные изгибы и фронтоны  и сопоставить с данными размеров панелей.
• Расчеты лучше проводить так, чтобы оставалось минимум отходов.
• Если они все же останутся, их можно пустить на фронтоны и изгибы здания.
• Предварительно рекомендуется составить карту раскроя – так будет легче работать.
• Начинать строительство без готового проекта не имеет смысла.

Плюсы отделки цоколя сэндвич-панелями

Материал, состоящий из нескольких слоев, обеспечивает хорошую теплоизоляцию цоколя. А также:

• экологически чистый;
• представлен разными материалами и расцветками;
• прост и комфортен в монтаже;
• устойчив к агрессивным воздействиям окружающей среды.

Способы крепления

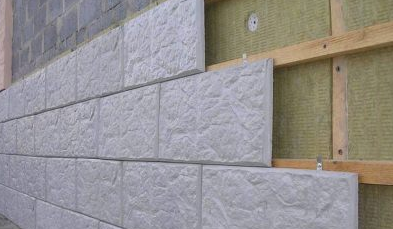

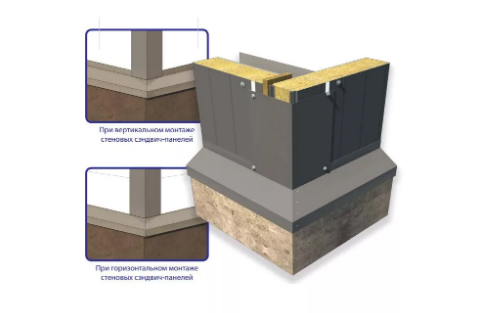

Существует 2 типа крепления: горизонтальное и вертикальное.

Горизонтальное крепление.

• Установка цокольного нащельника и доборных элементов.
• Прокладка дополнительных рядов утеплителя при необходимости.
• Монтаж первого ряда панелей пазом вниз.
• Проверка точности расположения по контрольным точкам.
• Установка последующих панелей на предыдущие осуществляется пазом вниз. Материал крепится с помощью специальных саморезов.
• Вертикальные стыки заполняются монтажной пеной, сверху устанавливают нащельники.
• Перед монтажом нащельников обязательно обустраивают узлы.

Вертикальный способ крепления.

• В этом случае установка начинается с угла цоколя.
• Панели крепятся ярусами до необходимой высоты, начиная снизу.
• Между ярусами необходимо оставлять компенсационные швы.
• Для отделки стыков в замки вводят герметик.

Важно!

• Независимо от способа установки работа всегда заканчивается монтажом доборной панели.
• Панели не должны иметь прямой контакт с опорной конструкцией – между ними должен проходить слой утеплителя или другого наполнителя.
