Сэндвич-панели – современный и эффективный материал для строительства, предлагающий отличные теплоизоляционные свойства, скорость монтажа и эстетичный внешний вид. Однако, чтобы конструкция из сэндвич-панелей служила долго и надежно, критически важен правильный монтаж, особенно в узловых соединениях. Одно из таких важных соединений – примыкание сэндвич-панели к цоколю, особенно когда цоколь имеет выступ. Эта статья подробно раскроет нюансы этого процесса, предоставив всю необходимую информацию для блога о сэндвич-панелях.

Почему примыкание к цоколю так важно?

Цоколь – это нижняя часть здания, находящаяся ниже уровня земли или непосредственно над фундаментом. Он несет на себе нагрузку от вышележащих конструкций, защищает стены от влаги, грунтовых вод и механических повреждений. Правильное соединение сэндвич-панелей с цоколем обеспечивает:

— Теплоизоляцию: Предотвращение мостиков холода, ведущих к потерям тепла и образованию конденсата.

— Влагозащиту: Герметизация стыков для защиты внутренней части утеплителя и конструкций от проникновения влаги.

— Конструктивную прочность: Надежное закрепление панелей, обеспечивающее устойчивость всей конструкции.

— Эстетику: Аккуратный внешний вид здания, скрывающий технические узлы.

Особенности монтажа сэндвич-панелей к цоколю с выступом

Цоколь с выступом – это распространенное решение, когда цокольная часть здания выступает за плоскость основной стены. Это может быть выполнено по ряду причин: для улучшения защиты стен от атмосферных осадков, для создания декоративного эффекта, или как часть архитектурного решения. При монтаже сэндвич-панелей к такому цоколю возникают свои особенности, требующие особого внимания.

1. Подготовительные работы

Перед началом монтажа необходимо тщательно подготовить поверхность цоколя:

— Очистка: Поверхность цоколя должна быть чистой, свободной от пыли, грязи, льда, снега, старых покрытий и любых других загрязнений, которые могут помешать адгезии герметиков и крепежа.

— Выравнивание: Неровности цоколя могут привести к неравномерному прилеганию панели и образованию щелей. При необходимости, поверхности следует выровнять штукатуркой или другими ремонтными составами.

— Гидроизоляция: Цоколь, как правило, подвергается воздействию влаги, поэтому его поверхность должна быть надежно гидроизолирована. Это может быть битумная мастика, рулонные гидроизоляционные материалы или другие современные решения. Убедитесь, что слой гидроизоляции нанесен равномерно и без дефектов.

— Оценка выступа: Точно определите размеры выступа цоколя, его высоту и форму. Это поможет правильно выбрать тип и размеры крепежных элементов, а также рассчитать необходимый объем герметизирующих материалов.

2. Выбор крепежных элементов и материалов

Для крепления сэндвич-панелей к цоколю используются специальные системы, учитывающие нагрузки и материал основания.

— Крепеж: Обычно используются саморезы или анкерные болты, предназначенные для крепления металлоконструкций к бетону, кирпичу или камню. Выбор крепежа зависит от материала цоколя, веса панели и ветровых нагрузок. Важно использовать крепеж с антикоррозийным покрытием.

— Монтажные пластины/уголки: В некоторых случаях, для обеспечения более надежного крепления и равномерного распределения нагрузки, могут использоваться металлические монтажные пластины или уголки. Они крепятся к цоколю, а затем к ним монтируется сэндвич-панель.

— Герметики: Для обеспечения герметичности стыка используются специальные герметики. Они должны быть эластичными, устойчивыми к УФ-излучению, перепадам температур и влажности. Часто применяются полиуретановые или силиконовые герметики.

— Уплотнители: Для минимизации теплопотерь и предотвращения проникновения влаги по периметру панели могут использоваться уплотнительные ленты из вспененных полимеров или резины.

3. Технология монтажа

Процесс монтажа требует аккуратности и соблюдения последовательности действий.

— Разметка: На цоколе и нижней части панели делается разметка для точного позиционирования.

— Установка уплотнителей: Перед прикладыванием панели к цоколю, на нижнюю кромку панели или на поверхность цоколя (в зависимости от рекомендаций производителя) наклеивается уплотнительная лента.

— Монтаж панели: Сэндвич-панель устанавливается в проектное положение. В случае цоколя с выступом, панель будет примыкать к верхней поверхности выступа.

— Крепление: Панель надежно закрепляется к цоколю с помощью выбранного крепежа. Важно не перетягивать саморезы, чтобы не повредить облицовочный слой панели. Крепеж должен проходить через облицовочный слой, утеплитель и надежно фиксироваться в основании цоколя.

Важный момент

Крепление должно осуществляться так, чтобы панель плотно прилегала к верхней плоскости выступа. Возможно, потребуется использование специальных кронштейнов или уголков, которые сначала крепятся к цоколю, а затем к ним – сама панель. Это особенно актуально, если выступ имеет сложную форму или панели монтируются не вплотную к вертикальной стене, а к выступающей части.

— Герметизация: После установки и крепления панели, все стыки и примыкания тщательно герметизируются. Особое внимание уделяется участкам вокруг крепежных элементов и кромкам панели. Герметик наносится равномерным слоем, заполняя все возможные щели. Если цоколь имеет сложную форму выступа, герметизация должна быть выполнена особенно тщательно, чтобы исключить любые возможности протечек.

— Финишная отделка: После герметизации, при необходимости, может выполняться финишная отделка. Это может быть установка отливов, декоративных планок или других элементов, которые не только улучшают внешний вид, но и дополнительно защищают стык от внешних воздействий.

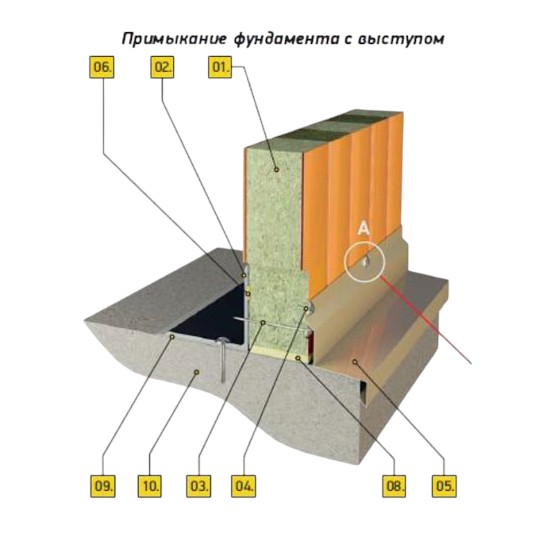

4. Типовые решения и схемы

Существует несколько типовых решений для примыкания сэндвич-панелей к цоколю с выступом:

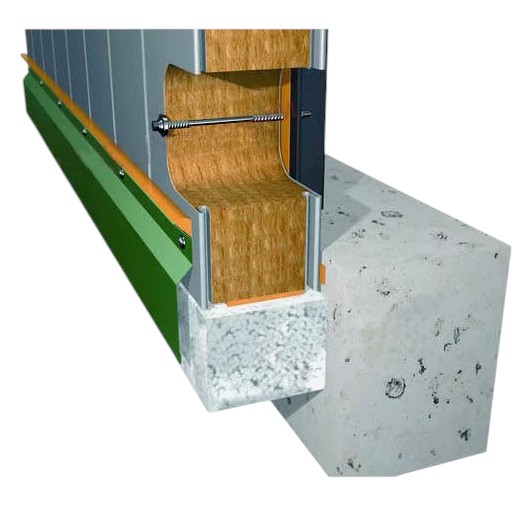

— Прямое примыкание к верхней части выступа: Наиболее распространенный вариант, когда панель опирается непосредственно на верхнюю горизонтальную плоскость выступа цоколя. Здесь главное – обеспечить надежное крепление и герметизацию.

— Использование специальных узлов крепления: Если выступ цоколя имеет небольшой размер или сложную форму, может потребоваться использование специальных металлических уголков или кронштейнов. Они монтируются на выступающую часть цоколя, обеспечивая ровную и прочную опору для сэндвич-панели.

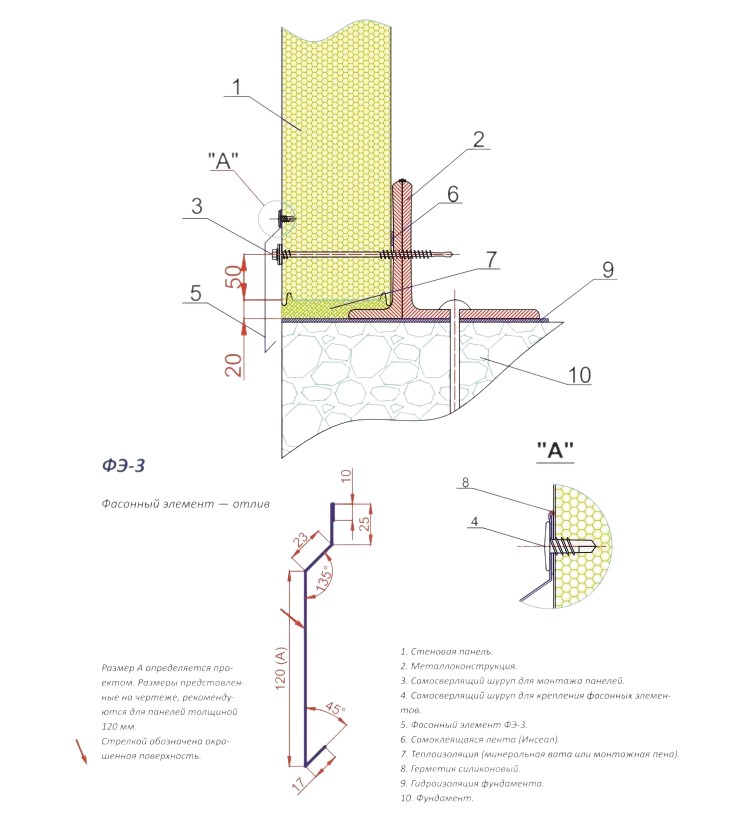

— Монтаж с отливами: В некоторых случаях, для дополнительной защиты от осадков, на верхнюю часть выступа цоколя устанавливаются металлические отливы. Сэндвич-панели монтируются затем к цоколю, а отливы прикрывают верхний стык, предотвращая попадание воды.

Ошибки при монтаже и как их избежать

— Недостаточная подготовка поверхности: Игнорирование очистки, выравнивания и гидроизоляции цоколя – прямой путь к проблемам с адгезией и влагозащитой.

— Использование неподходящего крепежа: Слишком короткие или слабые саморезы, крепеж без антикоррозийной защиты – все это снижает надежность конструкции.

— Некачественная герметизация: Недостаточное количество герметика, пропуски, использование неподходящих материалов – приводит к протечкам и мостикам холода.

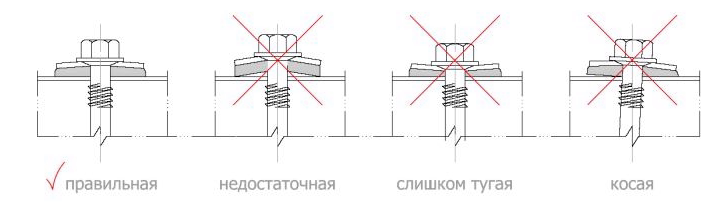

— Перетягивание крепежа: Это может деформировать облицовочный слой панели и ослабить соединение.

— Игнорированиетемпературных расширений: В зависимости от материала, сэндвич-панели могут расширяться и сжиматься при изменении температуры. Необходимо учитывать это при монтаже, оставляя необходимые зазоры и используя эластичные герметики.

Практический расчет: Залог надежности крепления и герметизации

Для обеспечения максимальной прочности и долговечности соединения сэндвич-панелей с цоколем, критически важен точный расчет необходимого количества крепежных элементов и герметизирующих материалов.

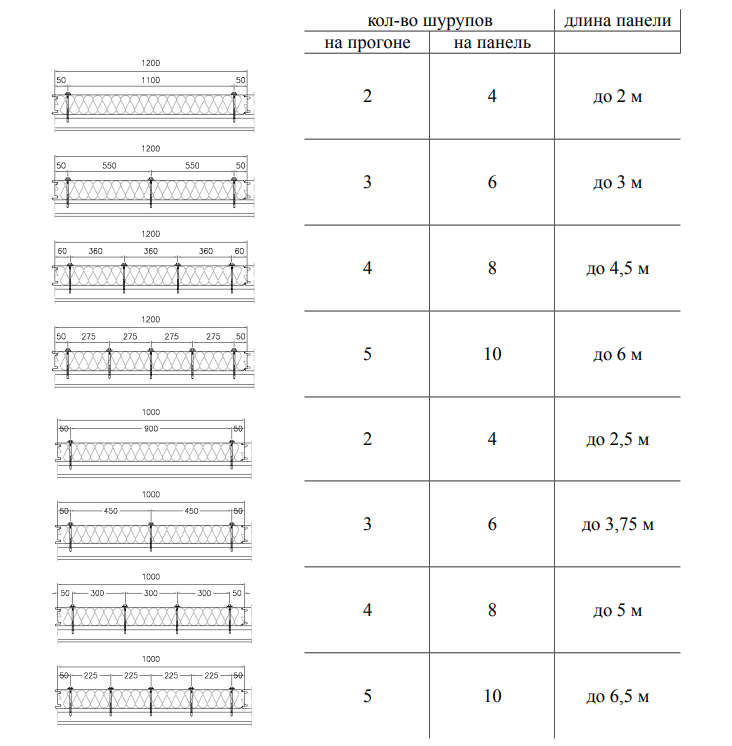

— Количество саморезов или анкерных болтов определяется исходя из шага крепления, который указывается в проектной документации или рекомендациях производителя панелей, с учетом ветровых и снеговых нагрузок, а также типа основания цоколя; как правило, для вертикальных панелей шаг крепления составляет от 600 до 1200 мм по горизонтали, но может быть уменьшен в зонах повышенной нагрузки.

— Для расчета общего числа крепежа необходимо перемножить количество точек крепления по периметру панели на количество рядов крепления, учитывая, что для одной панели может потребоваться от 6 до 12 и более точек фиксации, в зависимости от ее размеров и условий эксплуатации.

— Герметик же подбирается, исходя из длины и ширины шва, подлежащего герметизации, с учетом рекомендуемой производителем толщины слоя, которая обычно составляет от 5 до 10 мм для обеспечения эффективной водо- и теплоизоляции; для расчета необходимой массы герметика или объема туб, нужно знать расход материала на погонный метр шва, который часто указывается на упаковке, и умножить его на общую длину всех герметизируемых стыков, добавляя небольшой запас (10-15%) на непредвиденные расходы и возможные корректировки в процессе монтажа.

Точный расчет предотвращает как избыточный расход материалов, так и недостаток крепежа или герметика, что могло бы поставить под угрозу целостность и герметичность всей конструкции.

Всегда помните

— Инструкции производителя сэндвич-панелей и комплектующих – это не просто рекомендация, а **критически важный документ**, разработанный на основе инженерных расчетов и тестирований.

— Игнорирование этих указаний, касающихся выбора крепежа, последовательности монтажа, схем герметизации и допустимых нагрузок, может привести к снижению прочности, нарушению герметичности, преждевременному износу конструкции, а в худшем случае – к деформации или даже обрушению панелей, что влечет за собой не только финансовые потери, но и потенциальную опасность.

— Перед началом любых работ тщательно изучите и строго следуйте всем предписаниям, указанным в технической документации от изготовителя, так как именно они гарантируют долговечность, безопасность и заявленные эксплуатационные характеристики вашего здания.

Примыкание сэндвич-панели к цоколю с выступом – это технически сложный, но выполнимый процесс. Соблюдение всех этапов, начиная от тщательной подготовки основания и заканчивая аккуратной герметизацией, гарантирует долговечность, надежность и энергоэффективность всей конструкции. Важно помнить, что правильный монтаж – это инвестиция в будущее здания, предотвращающая дорогостоящие ремонты и обеспечивающая комфортное проживание.
