Кровля – это один из самых ответственных элементов любого здания. Она подвергается максимальным нагрузкам: от собственного веса, снега, ветра, а также может нести дополнительный вес от оборудования или людей. Использование кровельных сэндвич-панелей позволяет существенно ускорить монтаж кровли и обеспечить отличные теплоизоляционные свойства, но для гарантированной безопасности и долговечности необходимо четко понимать и учитывать нормативную загрузку кровельных сэндвич-панелей.

Что такое нормативная загрузка кровельных сэндвич-панелей?

Нормативная загрузка (или расчетная нагрузка) для кровельных сэндвич-панелей – это предельное значение нагрузок, которое панель может выдержать без деформации, потери прочности и разрушения, с учетом всех действующих факторов и необходимого запаса прочности. Эти нагрузки определяются строительными нормами и правилами (СНиП/СП) и зависят от климатических условий региона, конфигурации кровли и конструктивных особенностей здания.

Для кровельных сэндвич-панелей, помимо прочих, актуальны следующие виды нагрузок:

— Собственный вес панели: Вес самой панели, зависящий от толщины утеплителя, металлической обшивки и общей толщины.

— Снеговая нагрузка (Sg): Одна из ключевых нагрузок для кровли, которая определяется нормами для конкретной климатической зоны (например, согласно СП 20.13330.2016 "Нагрузки и воздействия"). Эта нагрузка зависит от средней нормы снеговой нагрузки в регионе, коэффициента перехода к нормативной нагрузке, а также от таких факторов, как температура наружного воздуха, продолжительность отопительного периода и рельеф местности.

— Ветровая нагрузка (Wg): Ветровое давление, которое действует на кровлю. Его величина зависит от скорости ветра в данном регионе, высоты здания, формы кровли (скатные, плоские), а также от рельефа местности. Особое внимание уделяется ветровым нагрузкам на краях и углах кровли, где давление может быть значительно выше.

— Собственный вес постоянных нагрузок: Вес любых стационарных элементов, монтируемых на кровлю, таких как системы водоотведения, ограждения, кровельные аэраторы, и другие.

— Эксплуатационные нагрузки: Нагрузки, возникающие при проведении работ по обслуживанию кровли: вес людей, инструментов, временных материалов. Эти нагрузки обычно учитываются с использованием специальных коэффициентов.

— Динамические нагрузки: В случае наличия на кровле какого-либо движущегося оборудования или при сейсмических воздействиях.

Как определяется нормативная загрузка кровельных сэндвич-панелей?

Расчет нормативной загрузки кровельных сэндвич-панелей – это задача для квалифицированных инженеров-проектировщиков, выполняющих расчеты на основе:

— Строительных Норм и Правил (СНиП): В России основным документом является СП 20.13330.2016 "Нагрузки и воздействия", который устанавливает методики расчета всех видов нагрузок.

— Технических характеристик панелей от производителя: Каждый производитель предоставляет документацию с указанием несущей способности своих кровельных панелей, рассчитанной для различных пролетов и условий опирания. Эти данные основываются на лабораторных испытаниях и расчетах.

— Программного обеспечения: Инженеры используют специализированные программы (SCAD Office, LIRA-SAPR, Robot Structural Analysis и др.) для моделирования нагрузки и определения реакции конструкции.

Ключевые факторы, влияющие на нормативную загрузку

• Шаг опор (пролет)

— Это расстояние между точками опоры кровельной панели (например, расстояние между балками или фермами). Чем больше пролет, тем ниже несущая способность панели. Это один из самых критичных параметров.

• Тип утеплителя:

— Минеральная вата (МВ): Обладает высокой прочностью на сжатие, что делает панели на ее основе более несущими.

— Пенополиуретан (ППУ), Полиизоцианурат (PIR), Пенополистирол (ППС): Их несущая способность зависит от плотности. Более плотные пенополимеры также могут обеспечивать высокую несущую способность, но обычно уступают минеральной вате при одинаковой толщине.

• Толщина и тип металлической обшивки

Более толстый металл (0.5 мм вместо 0.45 мм) и наличие дополнительного профилирования (например, трапециевидные ребра жесткости) существенно увеличивают несущую способность панели.

• Общая толщина панели

Более толстые панели, как правило, более жесткие и прочные, но и их собственный вес выше.

• Конструкция крепления

— Тип и количество крепежных элементов, способ опирания панели на несущие конструкции (балки, фермы, прогоны) – всё это влияет на распределение нагрузки.

• Угол наклона кровли

Для кровельных панелей, как правило, рассматривается их работа на прогиб под действиями вертикальных нагрузок. Однако, при очень малых уклонах (практически плоская кровля) возрастает влияние снеговых и ветровых нагрузок, особенно в части образования "снеговых мешков" или разрежения.

• Наличие гидроизоляции и пароизоляции

— Эти слои сами по себе имеют небольшой вес, но их правильное устройство и крепление могут влиять на общую целостность кровельного пирога.

Особенности расчета

Расчет обычно проводится для определения предельного пролета при заданной допустимой нагрузке, или наоборот, максимально допустимой нагрузки при заданном пролете.

Процесс расчета включает:

Определение всех действующих нагрузок:

— Собственный вес панели (G): Берется из тех. характеристик производителя.

— Нормативная снеговая нагрузка (Sg): Определяется по СП 20.13330.2016 для региона строительства.

— Нормативная ветровая нагрузка (Wg): Определяется по СП 20.13330.2016.

— Дополнительные нагрузки (Qg): Вес оборудования, людей и т.д.

— Приведение нагрузок к расчетным: Для этого используются коэффициенты надежности по нагрузке (γf), которые учитывают возможные отклонения фактических нагрузок от нормативных. Например, расчетная снеговая нагрузка = Sg * γf.

— Расчет несущей способности панели: Производитель предоставляет данные о максимальной распределенной нагрузке (или допустимом прогибе) для своих панелей при различных пролетах. Эти данные уже включают в себя запас прочности.

— Сравнение расчетных нагрузок с несущей способностью: Самый простой расчет – это проверка, что суммарная расчетная нагрузка (с учетом всех факторов) не превышает допустимую несущую способность панели при заданном пролете.

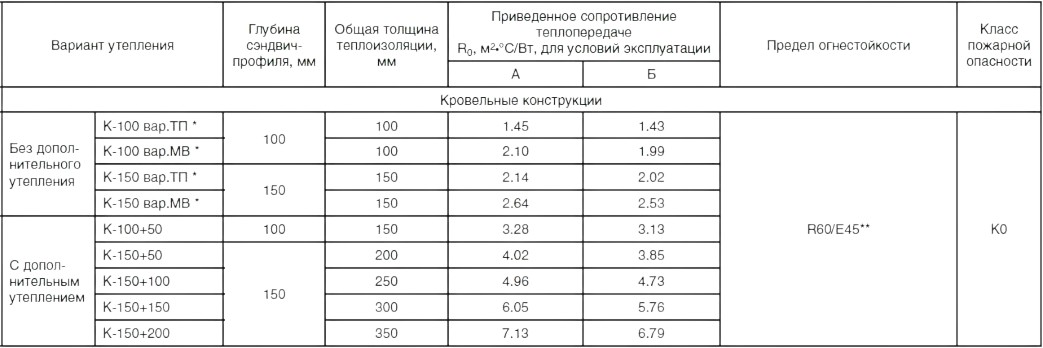

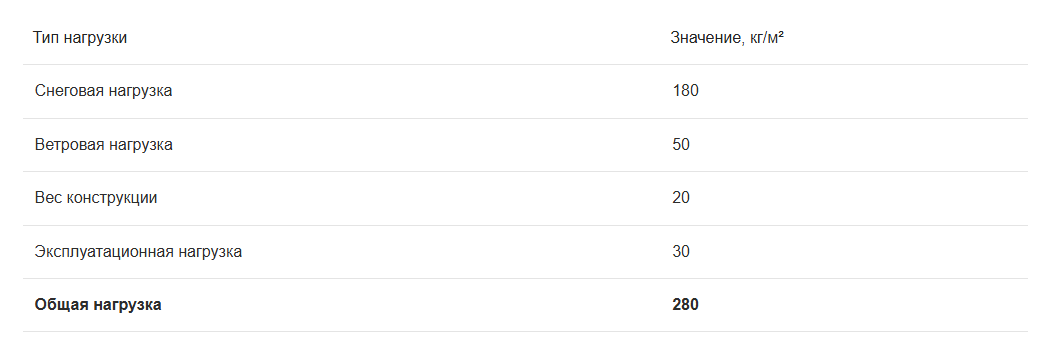

Пример упрощенного расчета

Предположим, мы хотим использовать кровельную сэндвич-панель толщиной 150 мм с минеральной ватой и металлом 0.5 мм.

— Пролет (шаг опор): 6 метров.

— Регион: Москва (нормативная снеговая нагрузка Sg = 1.6 кПа ≈ 160 кг/м²).

— Производитель предоставляет данные: для пролета 6 метров, данная панель выдерживает распределенную нагрузку до 300 кг/м² (с учетом собственного веса и запаса прочности).

— Собственный вес панели: Примерно 20 кг/м².

— Ветровая нагрузка: Зависит от высоты и конструкции, но для кровли обычно меньше снеговой, если нет особых ветровых зон. Допустим, эквивалентная ветровая нагрузка составляет 50 кг/м².

Расчет:

— Суммарная нормативная нагрузка ≈ Собственный вес + Снеговая нагрузка + Ветровая нагрузка.

— Примерно 20 кг/м² + 160 кг/м² + 50 кг/м² = 230 кг/м².

— Вывод: Поскольку 230 кг/м² (расчетная нагрузка) < 300 кг/м² (допустимая нагрузка панели), панель подходит для использования при пролете 6 метров в данном регионе.

Важно: Это очень упрощенный пример. Реальный расчет включает коэффициенты надежности, учет ветровых зон, нагрузок на края кровли, а также проверку на прогиб.

Последствия неправильного расчета или игнорирования норм

— Прогибы и деформации кровли: При превышении допустимых нагрузок панели начнут прогибаться, что может привести к нарушению водоотведения, накоплению влаги и дальнейшему разрушению.

— Протечки: Деформация панелей и нарушения в стыках могут привести к протечкам, что в свою очередь вызовет коррозию металла, разрушение утеплителя и ухудшение теплоизоляции.

— Обрушение: В худшем случае, при критическом превышении нагрузок (например, аномально обильный снегопад или сильный ураган), кровельная конструкция может обрушиться, что приведет к катастрофическим последствиям.

— Снижение срока службы: Даже если обрушения не произойдет, постоянное воздействие нагрузок, близких к предельным, значительно сократит срок службы кровли.

Как узнать нормативную загрузку кровельных панелей?

— Запросите технический паспорт и протоколы испытаний у производителя: Это первичный и самый надежный источник информации. Производители обязаны предоставлять данные о несущей способности своей продукции.

— Обратитесь к инженеру-проектировщику: Специалист сможет правильно интерпретировать эти данные, учесть все действующие нагрузки для вашего конкретного объекта, выполнить необходимые расчеты и подобрать оптимальные панели и их шаг.

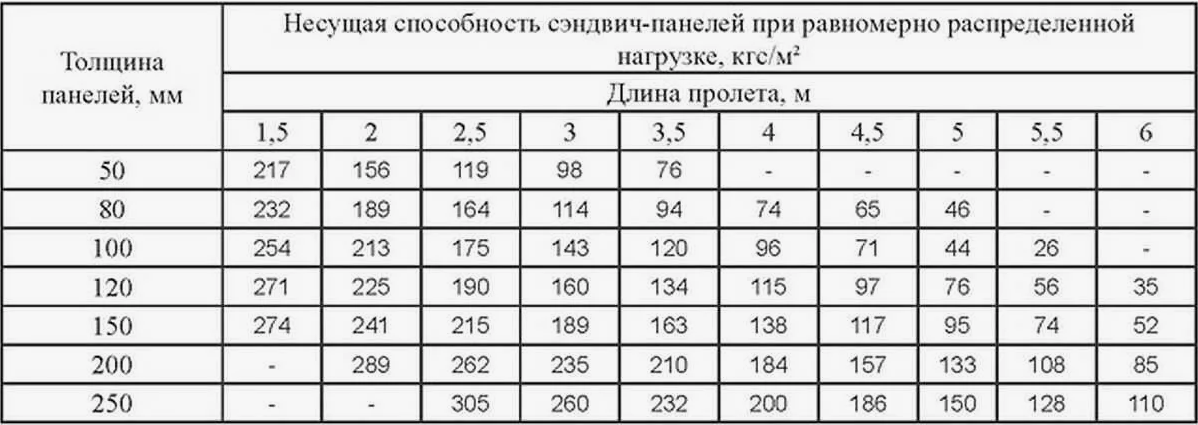

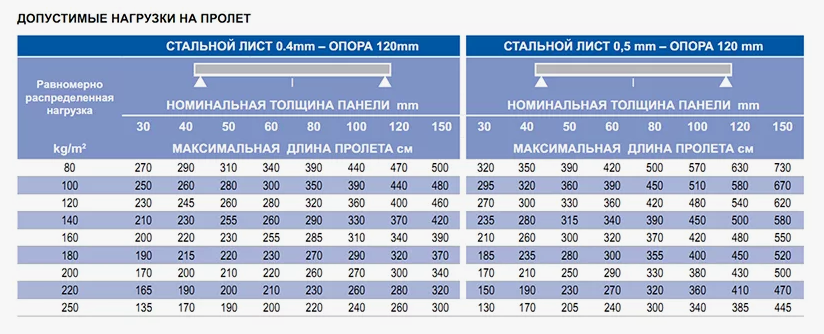

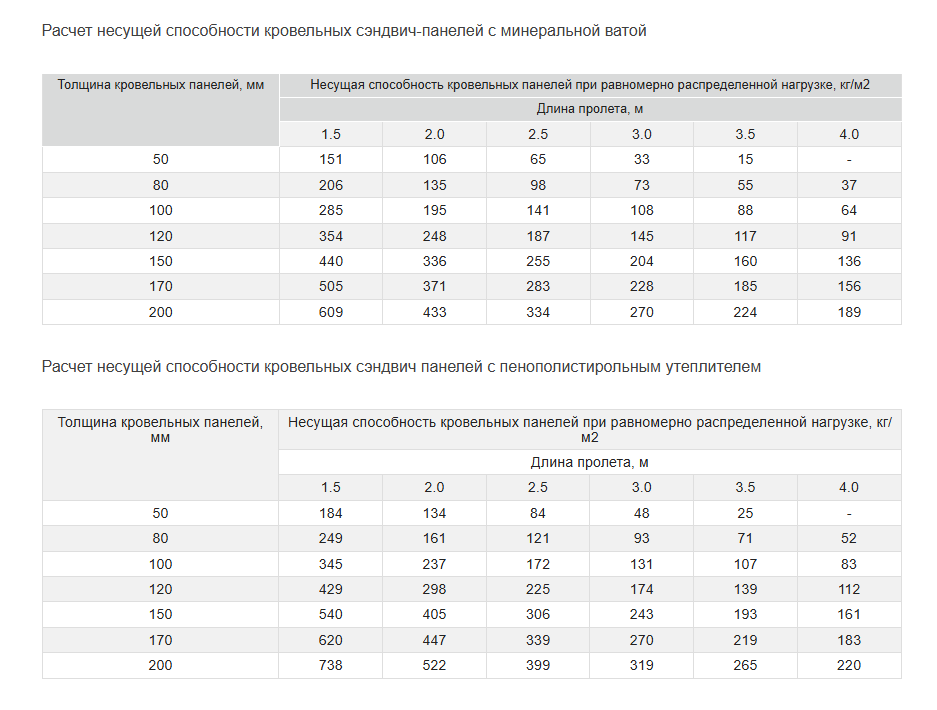

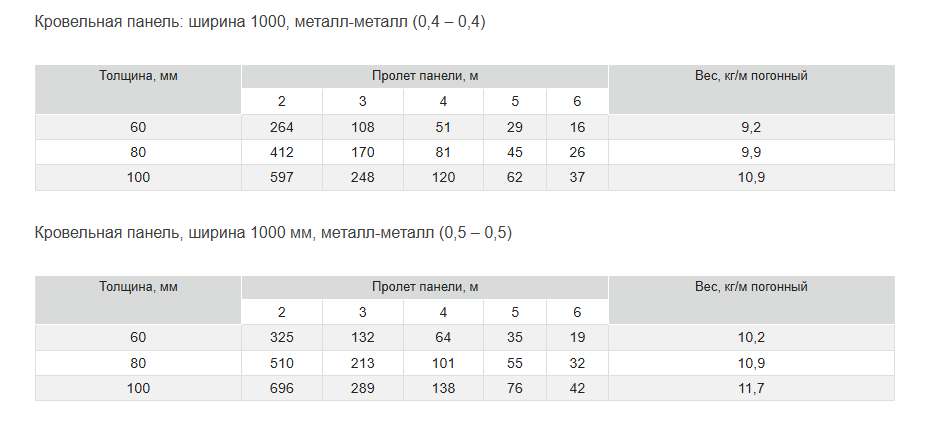

— Изучите документацию производителя: На сайтах производителей часто публикуются таблицы несущей способности для разных типов панелей и пролетов.

Кровельные сэндвич-панели – это эффективное решение для создания надежной и теплой кровли. Однако их успешное применение напрямую зависит от правильного учета нормативной загрузки. Тщательный расчет, основанный на строительных нормах и технических характеристиках панелей, а также привлечение квалифицированных специалистов-проектировщиков, гарантируют, что ваша кровля будет не только быстро смонтирована и красива, но и максимально безопасна, надежна и долговечна. Не пренебрегайте этим важным аспектом – от него зависит безопасность всего здания.
