Сэндвич-панели – это универсальный строительный материал, который успешно применяется для возведения самых разнообразных конструкций: от быстровозводимых зданий и ангаров до промышленных объектов и жилых домов. Однако, чтобы конструкция была надежной, долговечной и соответствовала всем строительным нормам, критически важно правильно выбрать и выполнить крепление сэндвич-панелей к несущей основе. Различные типы конструкций требуют своих специфических подходов к монтажу, и знание этих особенностей – залог успешного строительства.

Понимание несущих конструкций и их влияния на выбор крепежа

Перед тем как говорить о конкретных способах крепления, необходимо разобраться, какие типы несущих конструкций чаще всего встречаются при строительстве с использованием сэндвич-панелей:

• Металлический каркас (ЛСТК/ЛМК)

— Это наиболее распространенный тип несущей конструкции для зданий из сэндвич-панелей. Каркас состоит из металлических профилей (стоек, балок, ферм), изготовленных из стали.

— Особенности: Металл легко сверлится, обладает высокой прочностью. Требует защиты от коррозии.

— Влияние на крепеж: Для крепления панелей к металлическому каркасу используются специальные кровельные и стеновые саморезы с буровым наконечником, способные просверливать металл.

• Железобетонные конструкции

— Используются для более массивных зданий, фундаментов, колонн, перекрытий.

— Особенности: Высокая прочность, но требует специального крепежа для сверления.

— Влияние на крепеж: Для крепления к железобетону применяются анкерные болты или специальные дюбели с саморезами, предназначенные для бетона.

• Деревянный каркас

— Часто используется для малоэтажного строительства, торговых павильонов, бытовок.

— Особенности: Легкость обработки, экологичность. Требует защиты от влаги и гниения.

— Влияние на крепеж: Для крепления к деревянному каркасу используются стандартные шурупы по дереву или саморезы.

• Кирпичная кладка

— Реже используется в качестве основной несущей конструкции для сэндвич-панелей, но может встречаться при реконструкции или строительстве дополнительных помещений.

— Особенности: Требует надежного анкерования.

— Влияние на крепеж: Используются специальные дюбели для кирпича или анкеры.

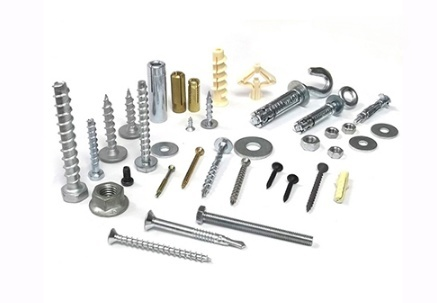

Выбор крепежа: универсальные правила и специфические особенности

Правильный выбор крепежа – это основа надежности всей конструкции. Вот основные критерии:

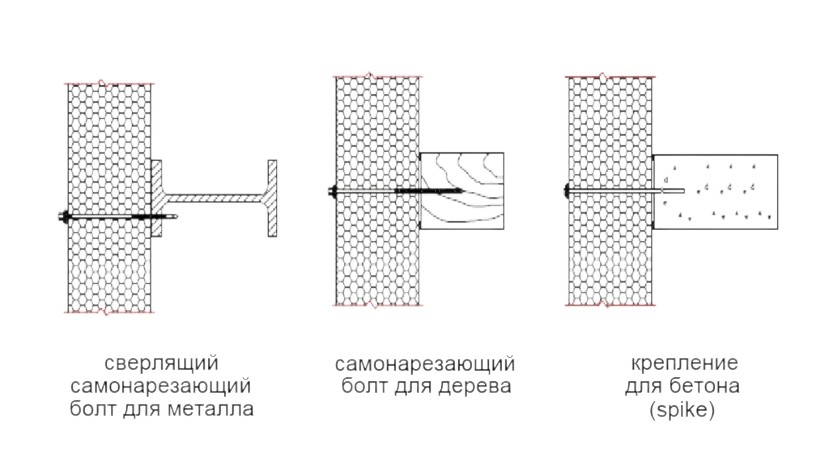

— Соответствие материалу несущей конструкции: Это главный принцип. Крепеж должен быть предназначен для работы с конкретным материалом (металл, бетон, дерево).

— Длина крепежа: Длина должна обеспечивать достаточную глубину проникновения в несущую конструкцию для надежной фиксации, с учетом толщины сэндвич-панели и возможных зазоров.

— Прочность и коррозионная стойкость: Крепеж должен выдерживать проектные нагрузки (ветровые, снеговые) и не подвергаться коррозии, особенно в агрессивных средах.

Тип головки и уплотнителя

— Саморезы для сэндвич-панелей: Имеют бур для предварительного сверления, шестигранную головку для удобства закручивания и, самое главное, EPDM-уплотнитель, который обеспечивает герметизацию отверстия.

— Заклепки: Используются для достижения максимальной герметичности, особенно в местах соединения элементов, где саморез может создавать слабое звено.

— Анкеры: Для надежного крепления к бетону и кирпичу.

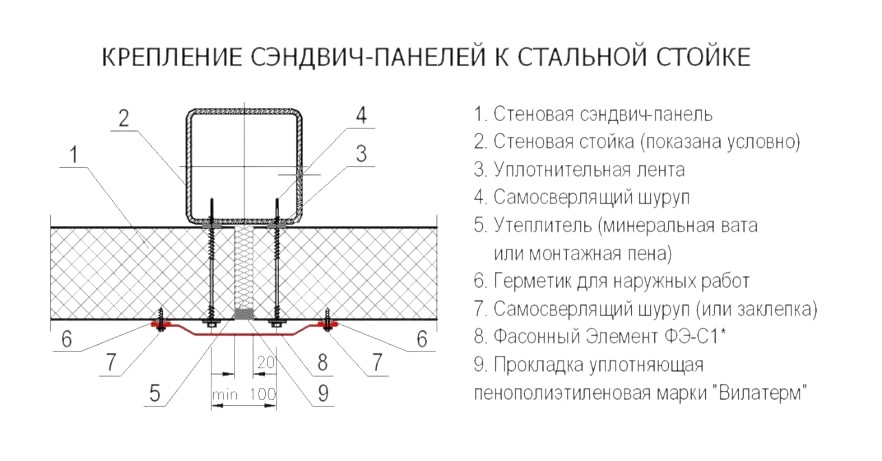

Крепление к металлическому каркасу: технология и нюансы

Это самый распространенный вариант, и здесь важна точность.

• Основные элементы

— Саморезы: Специальные кровельные или стеновые саморезы с буровым наконечником (длина подбирается в зависимости от толщины панели и профиля каркаса, обычно 60-80 мм для профилей 2-3 мм).

— EPDM-уплотнитель: Герметизирует отверстие от самореза.

— Металлический каркас: Стойки, балки, прогоны.

• Технология монтажа

— Разметка: Определяются точки крепления на подконструкции и на панели.

— Предварительное сверление (при необходимости): Если толщина профиля каркаса превышает длину бура самореза, может потребоваться предварительное сверление.

— Установка уплотнительной ленты: В паз замка панели или на кромку, где будет примыкать следующая панель, укладывается уплотнительная лента.

— Фиксация панели: Сэндвич-панель прикладывается к каркасу, выравнивается. Саморез вкручивается через специальное отверстие в замке (если оно предусмотрено) или непосредственно через обшивку панели в профиль каркаса.

— Шаг крепления: Шаг крепления зависит от типа панели (стеновая/кровельная), ветровой нагрузки и типа каркаса. Для стеновых панелей – обычно 300-600 мм, для кровельных – 300-500 мм. Крепление осуществляется к каждой стойке или прогону.

— Контроль: Важно не перетянуть саморезы, чтобы не повредить уплотнитель и не деформировать обшивку панели.

— Специфика кровельных панелей: При креплении кровельных панелей к металлическому каркасу, особенно к прогонам, используются более мощные саморезы, а шаг крепления уменьшается для большей устойчивости к ветровым и снеговым нагрузкам. Особое внимание уделяется герметизации стыков и конька.

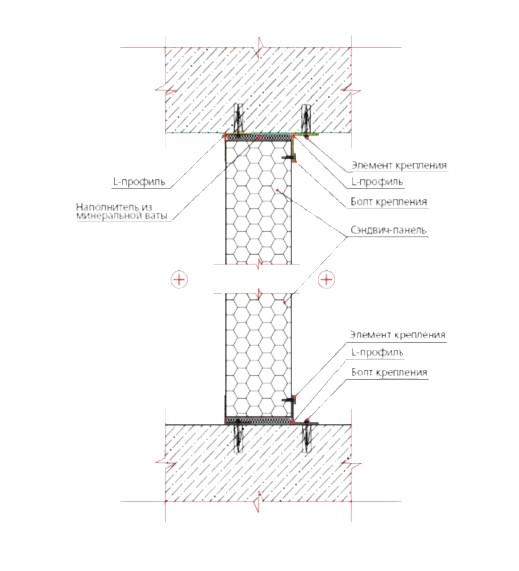

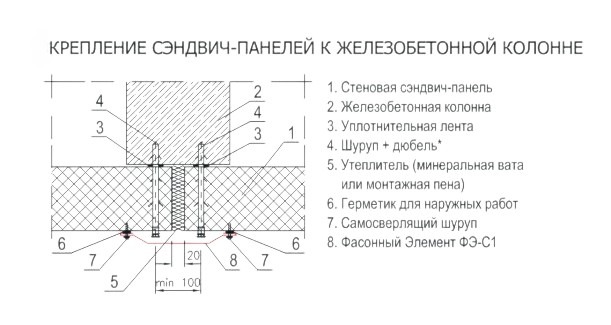

Крепление к железобетонным конструкциям

Более сложный процесс, требующий надежного анкерования.

• Основные элементы:

— Анкерные болты: Специальные анкеры для бетона с резьбой, которые надежно фиксируются в основании.

— Саморезы для бетона (или обычные саморезы для металла): Используются для крепления панели к анкеру.

— EPDM-уплотнитель: Для герметизации.

— Железобетонное основание: Фундамент, колонны, плиты.

• Технология монтажа:

— Разметка: На железобетонной конструкции размечаются точки установки анкеров.

— Сверление отверстий: В бетоне сверлятся отверстия под анкеры, соответствующего диаметра и глубины.

— Установка анкеров: Анкеры вставляются в отверстия и надежно фиксируются (например, затягиванием гайки или забивкой).

— Установка уплотнительной ленты: На край панели или анкер укладывается уплотнительная лента.

— Фиксация панели: Сэндвич-панель прикладывается к анкеру, и саморез вкручивается через панель в анкер.

— Шаг крепления: Шаг крепления обычно более частый, чем к металлическому каркасу, для распределения нагрузки.

Крепление к деревянному каркасу

Процесс несколько проще, чем к металлу или бетону.

• Основные элементы

— Шурупы по дереву или саморезы: С подходящей длиной и диаметром.

— EPDM-уплотнитель (при необходимости): Для дополнительной герметизации, особенно в кровельных системах.

— Деревянный каркас: Брус, доски, стойки.

• Технология монтажа

— Разметка: Определяются точки крепления.

— Установка уплотнителя: При необходимости.

— Фиксация панели: Саморез или шуруп вкручивается непосредственно через панель в деревянный элемент каркаса.

— Шаг крепления: Аналогичен креплению к металлическому каркасу, но может быть скорректирован в зависимости от типа древесины и нагрузок.

Важно: Убедитесь, что деревянный каркас защищен от влаги.

Крепление к кирпичной кладке

Используется реже, но требует особого внимания к анкерованию.

• Основные элементы:

— Дюбель-гвозди или анкеры для кирпича: Специальные крепежные элементы, предназначенные для пустотелого или полнотелого кирпича.

— Саморезы: Для фиксации панели к дюбелю.

— EPDM-уплотнитель (при необходимости).

• Технология монтажа:

Разметка: Определение точек крепления.

— Сверление: В кирпичной кладке сверлятся отверстия под дюбели или анкеры.

— Установка дюбелей/анкеров: Крепежные элементы вставляются в отверстия.

• Установка уплотнителя.

— Фиксация панели: Сэндвич-панель прикладывается к стене, и саморез вкручивается через панель в дюбель/анкер.

— Шаг крепления: Достаточно частый, чтобы равномерно распределить нагрузку.

Важные нюансы крепления

— Скрытый крепеж: В некоторых случаях, особенно при монтаже фасадных панелей, используются системы скрытого крепежа, которые обеспечивают более эстетичный внешний вид. В этом случае крепеж монтируется в паз замка, и следующая панель его перекрывает.

— Учет теплового расширения: Металлические панели имеют свойство расширяться и сжиматься при изменении температуры. Крепеж не должен быть слишком тугим, чтобы не создавать излишних напряжений в обшивке.

— Защита крепежа: Саморезы и анкеры должны иметь антикоррозийное покрытие, соответствующее условиям эксплуатации.

— Комплектующие от производителя: Желательно использовать крепеж и фасонные элементы, рекомендованные производителем сэндвич-панелей, так как они разработаны с учетом особенностей конкретных материалов.

— Использование герметиков: Помимо EPDM-уплотнителей, для обеспечения максимальной герметичности стыков и мест крепления рекомендуется использовать качественные атмосферостойкие герметики.

Правильное крепление сэндвич-панелей к различным несущим конструкциям – это комплексная задача, требующая знаний, точности и внимания к деталям. Выбор правильного крепежа, соблюдение технологии монтажа и использование качественных комплектующих являются залогом надежности, долговечности и энергоэффективности возводимого здания. Всегда следуйте рекомендациям производителя сэндвич-панелей и проекта, и если возникают сомнения, лучше обратиться к квалифицированным специалистам. Надежное крепление – это основа прочного и долговечного фасада или кровли из сэндвич-панелей.
