Характеристика стеновых и кровельных сэндвич-панелей с минераловатным утеплителем
Подробное руководство о характеристиках
В мире современного строительства, где требования к безопасности, энергоэффективности и долговечности постоянно растут, сэндвич-панели зарекомендовали себя как один из наиболее востребованных и универсальных материалов. Среди различных типов наполнителей особое место занимает минеральная вата (МВ), которая придает панелям уникальные свойства, прежде всего — высокую огнестойкость и превосходную звукоизоляцию.
_11zon.jpg){kind=spacer}

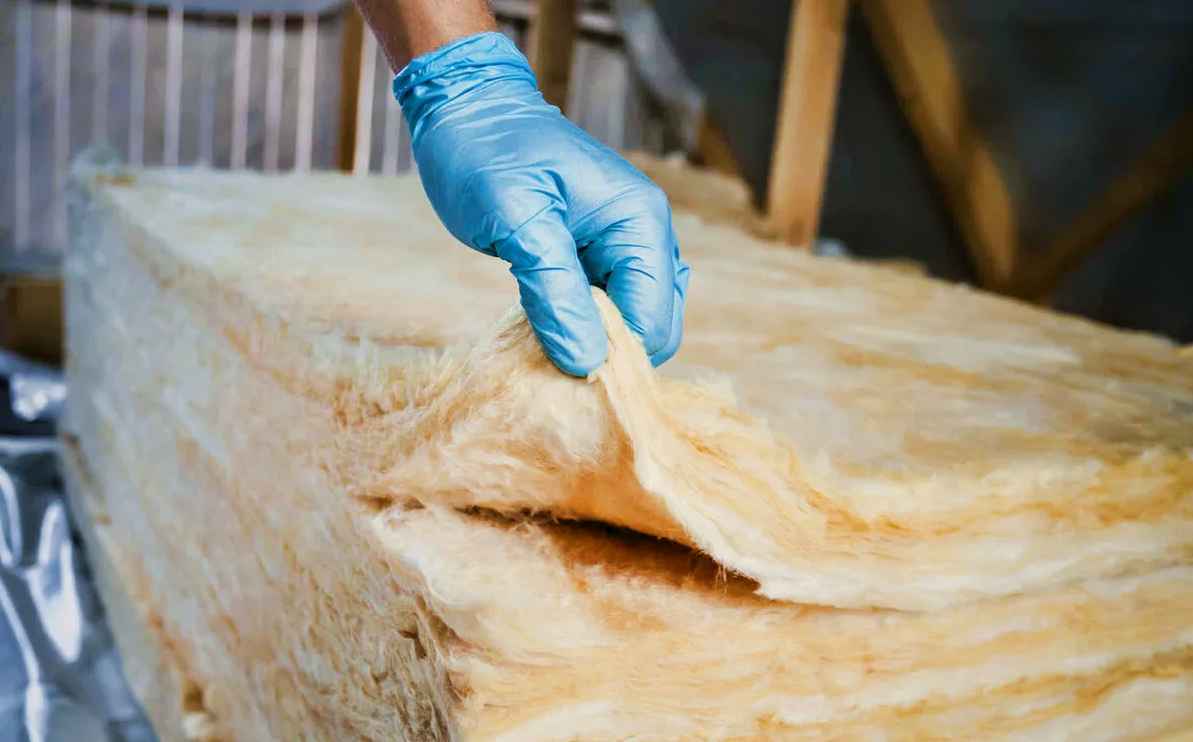

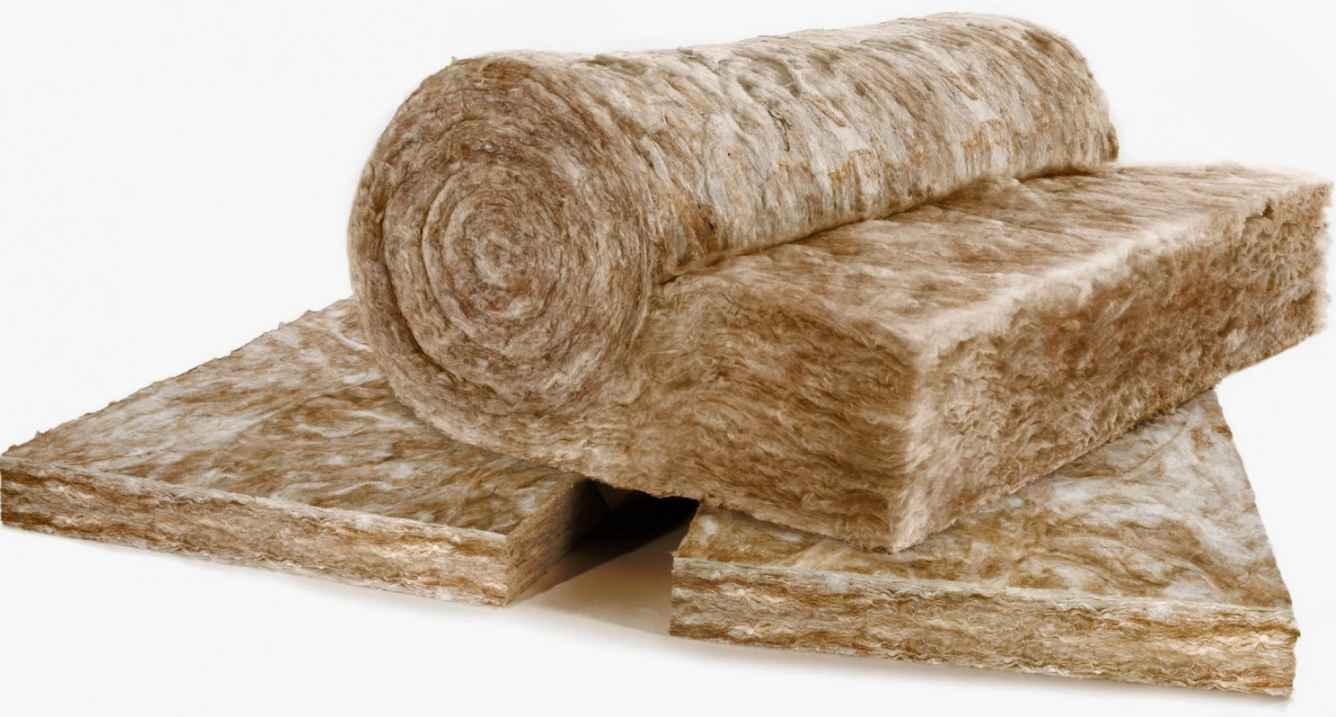

Минеральная вата (МВ) как сердце сэндвич-панели
Минеральная вата – это волокнистый теплоизоляционный материал, который производится из природных минералов, таких как базальт, диабаз или доломит. Эти горные породы расплавляются при очень высоких температурах (более 1500°C), а затем расплавленная масса центрифугируется или раздувается, превращаясь в тончайшие волокна. Эти волокна затем смешиваются со связующими компонентами и гидрофобизирующими добавками, формируя плиты или маты.
Производственный процесс минеральной ваты для сэндвич-панелей
— Плавление сырья: Каменные породы загружаются в плавильную печь, где нагреваются до жидкого состояния.
— Формирование волокон: Расплавленная масса подается на высокоскоростные центрифуги или раздувается воздухом, формируя тонкие, эластичные волокна.
— Добавление связующего: Полученные волокна обрабатываются синтетическим связующим (обычно фенол-формальдегидные смолы) и гидрофобизирующими добавками, которые придают материалу форму и водоотталкивающие свойства.
— Формирование ковра: Волокна собираются в объемный "ковёр", который затем прессуется до нужной плотности.
— Полимеризация: Ковёр проходит через термическую камеру, где связующее полимеризуется, придавая плитам стабильность и жесткость.
— Нарезка ламелей: Для производства сэндвич-панелей, минераловатные плиты нарезаются на отдельные ламели (полосы), которые затем ориентируются перпендикулярно плоскостям обшивок. Это придает панели значительно большую прочность на сжатие и изгиб по сравнению с утеплителем, уложенным параллельно.
Ключевые характеристики и свойства минваты
— Высокая огнестойкость (негорючесть): Это главное и наиболее значимое преимущество минеральной ваты. Она относится к группе негорючих материалов (класс НГ), способна выдерживать температуру до 1000°C без потери структурной целостности и не распространяет пламя. Это делает панели с МВ незаменимыми для объектов с повышенными требованиями к пожарной безопасности.
— Низкая теплопроводность (λ ≈ 0.035-0.045 Вт/(м·К)): Волокнистая структура с большим количеством воздушных пор обеспечивает отличные теплоизоляционные свойства, эффективно сохраняя тепло зимой и прохладу летом.
— Высокая звукоизоляция: Хаотичное расположение волокон МВ эффективно поглощает звуковые волны, обеспечивая превосходную звукоизоляцию. Это особенно важно для производственных помещений, торговых центров и других объектов, где требуется снижение уровня шума.
— Высокая паропроницаемость (способность "дышать"): В отличие от пенополистирола, минеральная вата обладает высокой паропроницаемостью. Это позволяет влажным парам свободно проходить через утеплитель, предотвращая их конденсацию внутри конструкции и поддерживая здоровый микроклимат в помещении.
— Долговечность: Минеральная вата устойчива к гниению, грибку, плесени и воздействию грызунов. Она сохраняет свои свойства на протяжении всего срока службы здания.
— Гидрофобизация: Добавление специальных веществ на стадии производства придает минеральной вате водоотталкивающие свойства, снижая ее водопоглощение.
— Высокая прочность на сжатие: Благодаря ламельной структуре (волокна ориентированы перпендикулярно к обшивкам), панели с МВ обладают очень высокой устойчивостью к деформации при сжатии и изгибе.
— Экологичность: Минеральная вата производится из природных компонентов, безопасна для здоровья человека и окружающей среды.

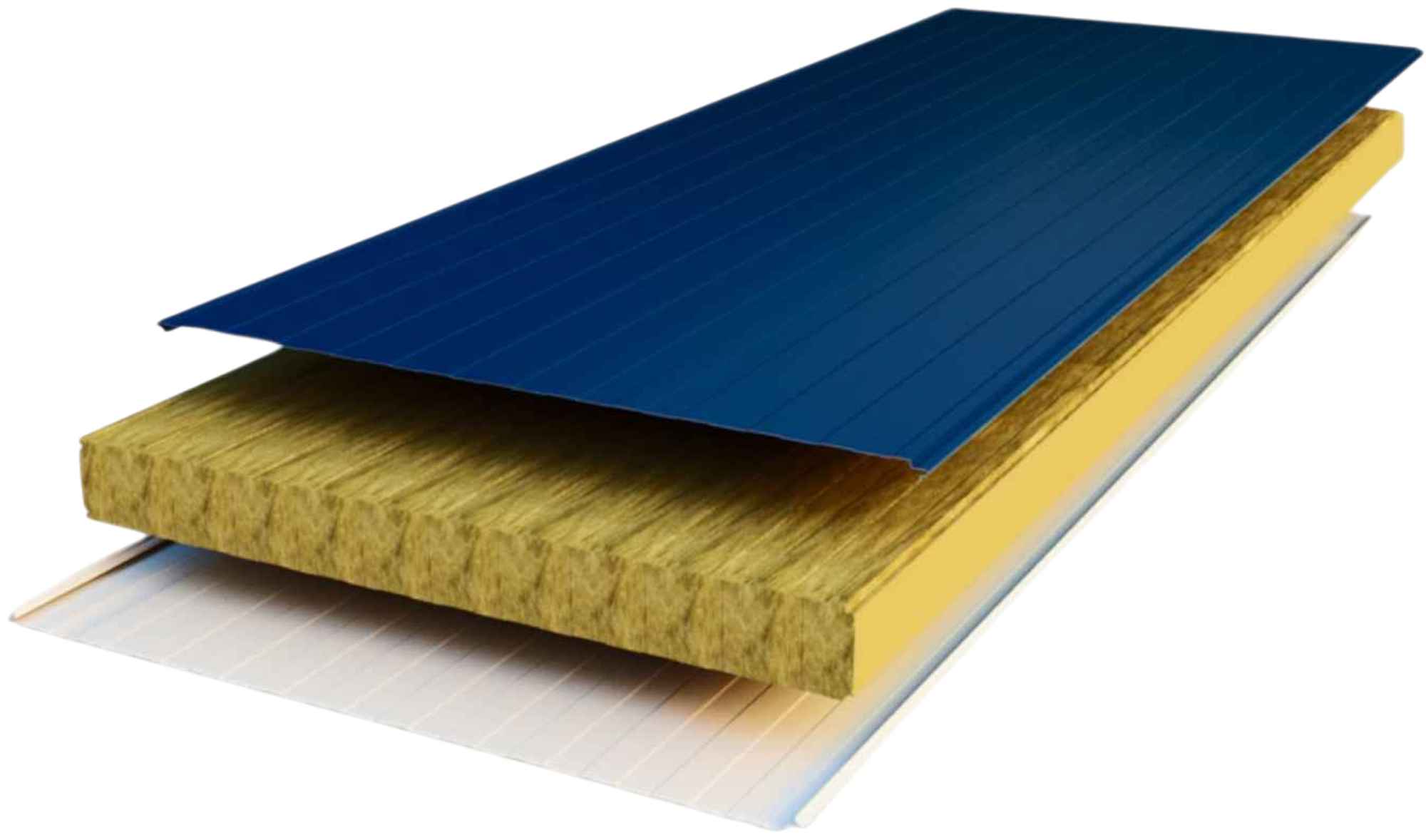

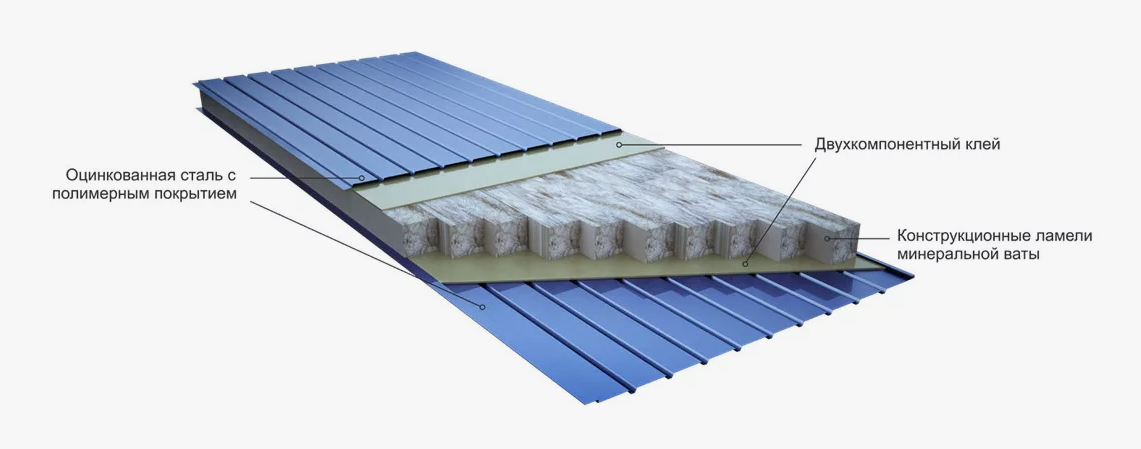

Конструкция сэндвич-панелей с минеральной ватой: Детали
Сэндвич-панель с минераловатным утеплителем состоит из:
— Внешние облицовки (обшивки): Как правило, это листы из оцинкованной стали толщиной от 0,5 до 0,7 мм. Они могут быть окрашены в любой цвет по каталогу RAL и иметь различные полимерные покрытия, которые обеспечивают дополнительную защиту от коррозии, УФ-излучения и придают эстетический вид. Поверхность может быть гладкой, микроволновой или профилированной.
— Клеевой состав: Между стальными облицовками и минераловатным сердечником наносится специализированный двухкомпонентный полиуретановый клей. Он обеспечивает прочное и долговечное сцепление всех слоев панели, выдерживая значительные нагрузки и температурные перепады, а также высокие температуры в случае пожара.
— Сердечник (утеплитель): Это жесткие плиты минеральной ваты, нарезанные на ламели и уложенные таким образом, чтобы волокна были ориентированы перпендикулярно поверхности панелей. Такая ориентация волокон существенно повышает прочность панели на сжатие и сдвиг, что критически важно для несущей способности. Толщина утеплителя варьируется от 50 мм до 250 мм (иногда до 300 мм) в зависимости от требуемых теплоизоляционных и пожаробезопасных характеристик.
Типы и особенности сэндвич-панелей с МВ
Как и панели с пенополистиролом, сэндвич-панели с минеральной ватой делятся на стеновые и кровельные, каждая из которых имеет свои уникальные конструктивные решения.

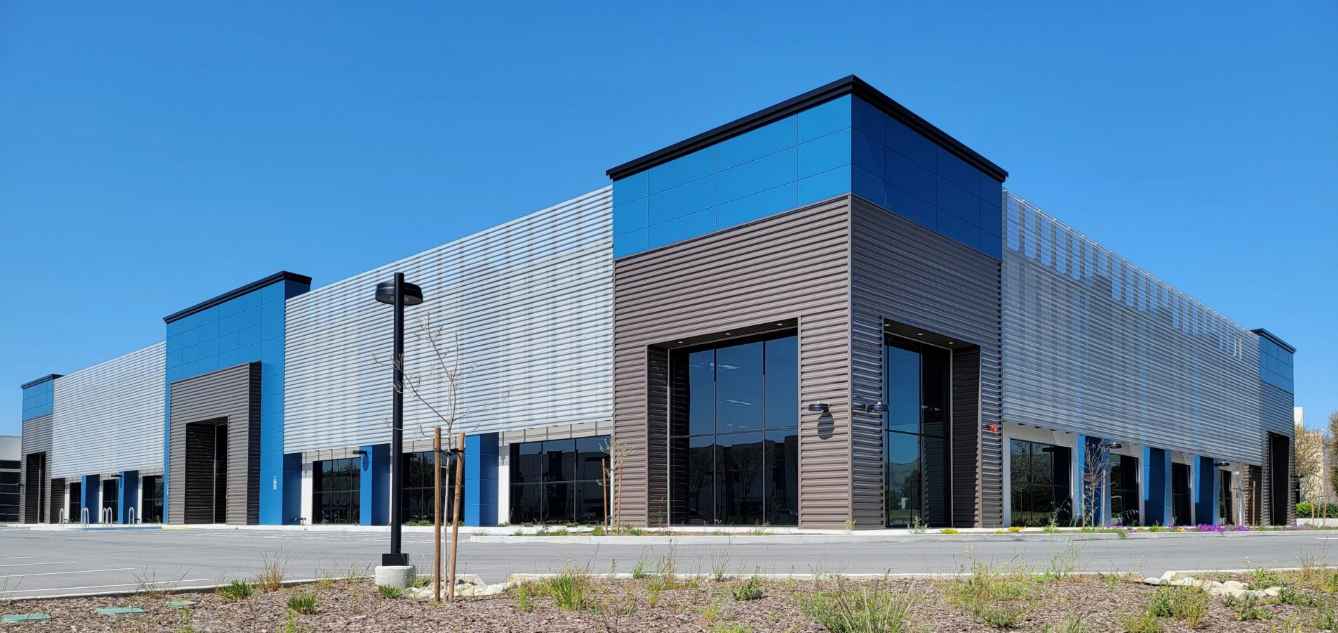

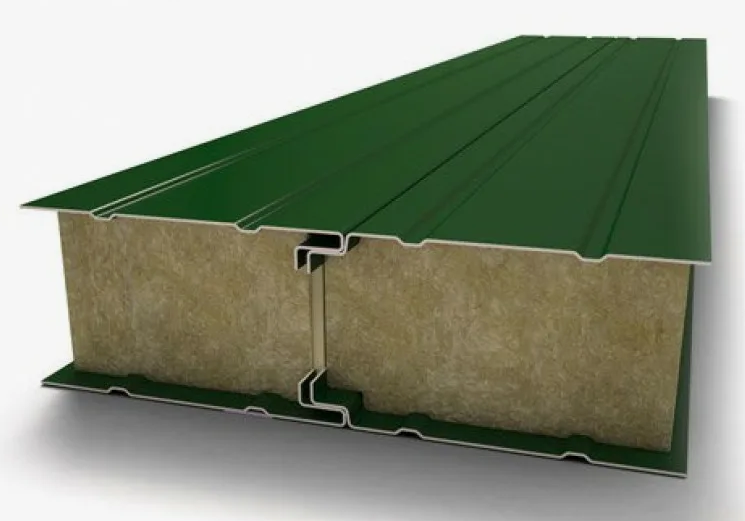

1. Стеновые сэндвич-панели с МВ
— Назначение: Используются для возведения вертикальных ограждающих конструкций – несущих и самонесущих стен, перегородок, формирования проемов.
Профилирование облицовок: Могут быть:
— Гладкими: Для создания идеально ровных поверхностей.
— Микроволна: Небольшие волны по всей поверхности, которые придают панели дополнительную жесткость и маскируют мелкие неровности.
— Трапеция (низкая): Слегка выраженные трапециевидные волны.
— "Накатка" или "тиснение": Специальная текстура, которая повышает декоративность и жесткость.
Типы замков

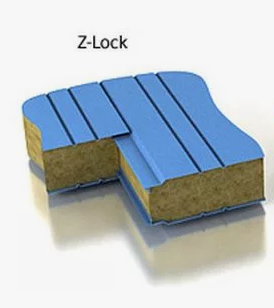

— Z-Lock (шип-паз): Самый распространенный и эффективный замок. Обеспечивает плотное, герметичное и "холодное" соединение между панелями, минимизируя мостики холода и предотвращая проникновение влаги и воздуха. Крепление панелей осуществляется саморезами через замок или в лицевую сторону.
— Скрытый крепеж (Secret Fix): Очень популярен для панелей с минеральной ватой, особенно там, где важна эстетика фасада и строгие противопожарные нормы. Крепежные элементы полностью скрыты внутри конструкции замка, что создает монолитную, без видимых швов поверхность. Этот тип замка часто используется на фасадах общественных зданий, где внешний вид и пожарная безопасность являются ключевыми.
— Применение: Идеальны для промышленных объектов с высокими требованиями к пожарной безопасности (химические заводы, электростанции, котельные), торговых и офисных центров, спортивных сооружений, жилых зданий, складов легковоспламеняющихся материалов, а также там, где важна хорошая звукоизоляция.

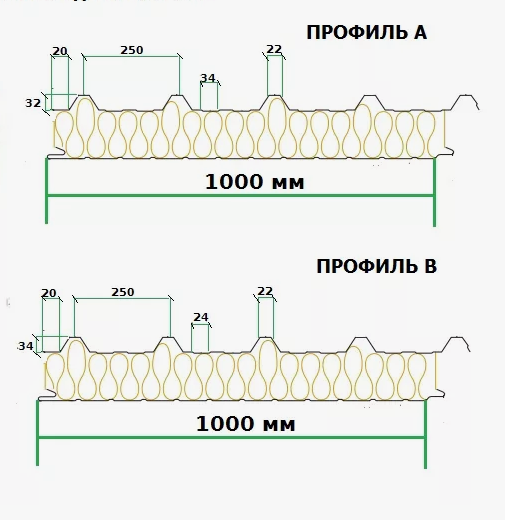

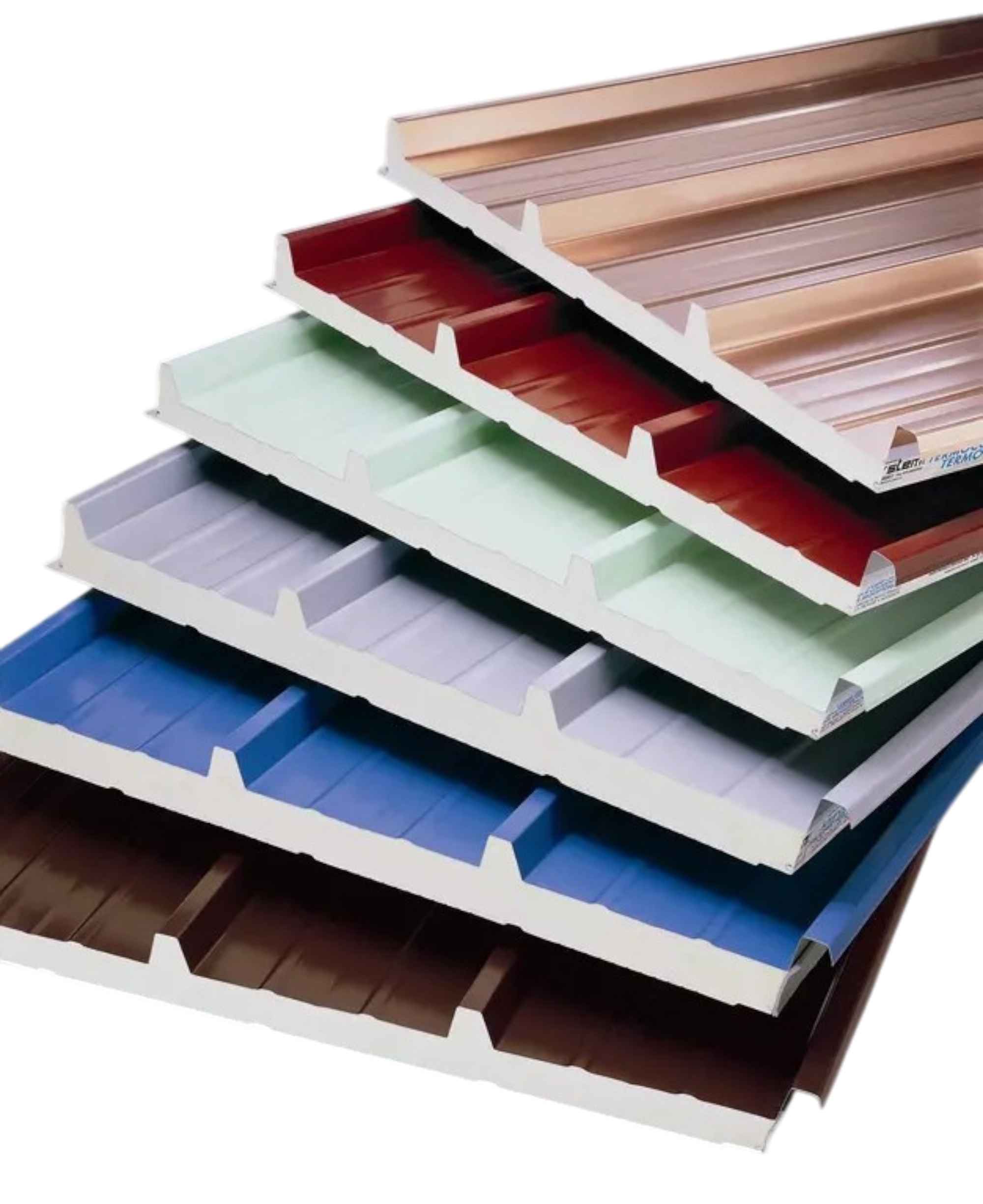

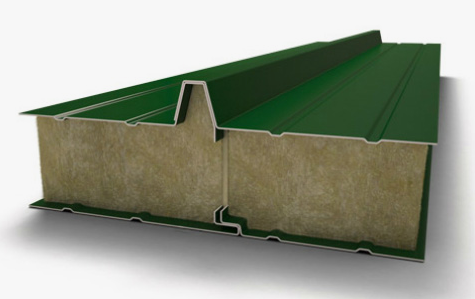

2. Кровельные сэндвич-панели с МВ
— Назначение: Предназначены для устройства наклонных крыш промышленных, коммерческих и сельскохозяйственных зданий. Обеспечивают высокую герметичность, теплоизоляцию, огнестойкость и способность выдерживать значительные снеговые и ветровые нагрузки.
Профилирование облицовок:
— Верхняя облицовка: Имеет ярко выраженный высокий профиль (трапециевидную волну, как правило, с тремя, четырьмя или пятью гребнями). Этот профиль обеспечивает эффективный отвод воды и придает панели необходимую несущую способность для кровельных нагрузок.
— Нижняя облицовка: Обычно имеет микроволну или является гладкой.
Типы замков

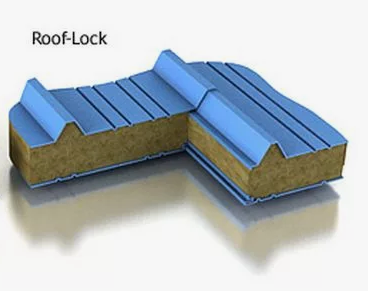

— Используется специальный кровельный замок (обычно типа "нахлест" или "в замок"), который обеспечивает максимальную герметичность и водонепроницаемость соединения, а также исключает капиллярное поднятие влаги и эффективно отводит конденсат.
— Применение: Используются для кровли производственных и складских помещений, логистических центров, гипермаркетов, спортивных арен, а также объектов, где предъявляются повышенные требования к огнестойкости кровли.

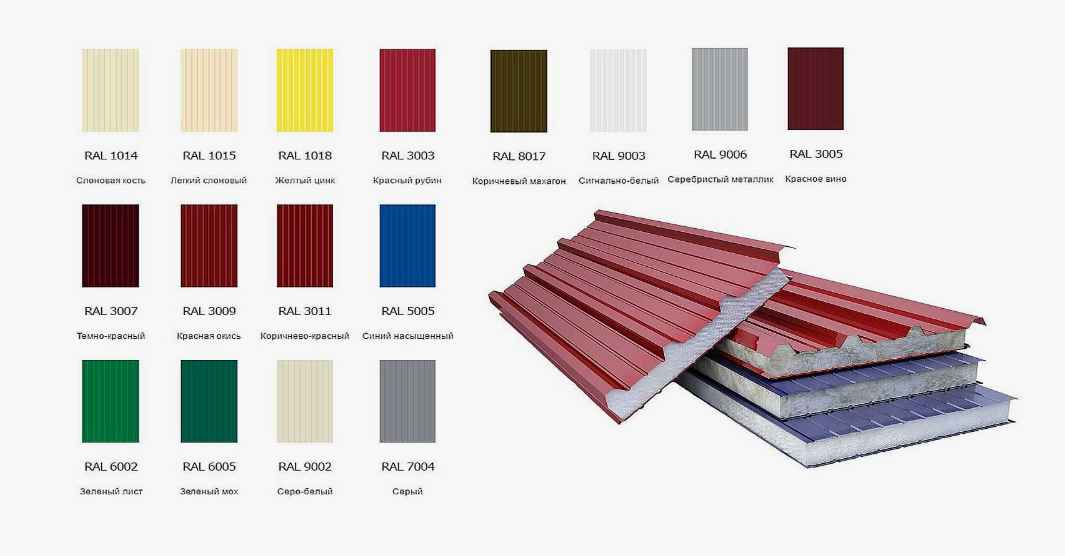

Полимерные покрытия для облицовок
Выбор полимерного покрытия для стальных облицовок сэндвич-панелей с минеральной ватой аналогичен выбору для панелей с ППС. Эти покрытия не только придают панели желаемый цвет по каталогу RAL, но и значительно улучшают её эксплуатационные характеристики:
— Полиэстер (PE) и Матовый Полиэстер (MattPE): Базовые и наиболее экономичные покрытия, обеспечивающие хорошую защиту от коррозии и УФ-излучения.
— Пурал (Pural/Pural Matt): Высококачественное покрытие на основе полиуретана, отличающееся повышенной стойкостью к механическим повреждениям, УФ-излучению и агрессивным средам.
— PVDF (ПВДФ): Исключительно стойкое покрытие к выцветанию, химическим воздействиям и загрязнениям, часто используемое в агрессивных промышленных и прибрежных условиях.
— Пластизол (PVC): Толстое покрытие с высокой стойкостью к механическим повреждениям, имеющее выраженную текстуру.
— Специальные покрытия: Могут быть антибактериальными, особо устойчивыми к химикатам или предназначенными для имитации природных материалов (дерево, камень).
_11zon.jpg){kind=spacer}
Ключевые преимущества минераловатных сэндвич-панелей
— Высочайшая пожаробезопасность: Это главное преимущество. Панели с МВ обладают высокой огнестойкостью, не горят и не распространяют пламя. Они способны выдерживать воздействие открытого огня в течение длительного времени (предел огнестойкости REI 60, REI 90, REI 120 и выше), что критически важно для зданий с высокими требованиями к пожарной безопасности.
— Превосходная звукоизоляция: Благодаря волокнистой структуре утеплителя, панели эффективно поглощают воздушные и ударные шумы, создавая комфортную акустическую среду внутри помещений.
— Отличная теплоизоляция: Низкий коэффициент теплопроводности минеральной ваты обеспечивает высокую энергоэффективность зданий, снижая затраты на отопление и кондиционирование.
— "Дышащие" стены: Высокая паропроницаемость минеральной ваты позволяет стенам "дышать", способствуя естественному воздухообмену и предотвращая накопление влаги внутри конструкции, что благоприятно сказывается на микроклимате помещения.
— Высокая несущая способность: Ламельная структура минераловатного сердечника значительно повышает прочность панелей на сжатие и изгиб, что позволяет возводить здания с большими пролетами и выдерживать значительные нагрузки.
— Долговечность: Минеральная вата устойчива к биологическим воздействиям (гниение, плесень, грибок) и сохраняет свои свойства на протяжении десятилетий.
— Быстрый и легкий монтаж: Крупногабаритные панели и готовые замковые соединения значительно ускоряют процесс строительства, сокращая сроки ввода объекта в эксплуатацию.
— Экономичность: Сокращение сроков строительства, отсутствие необходимости в дополнительной отделке и низкие эксплуатационные расходы делают эти панели выгодным решением.

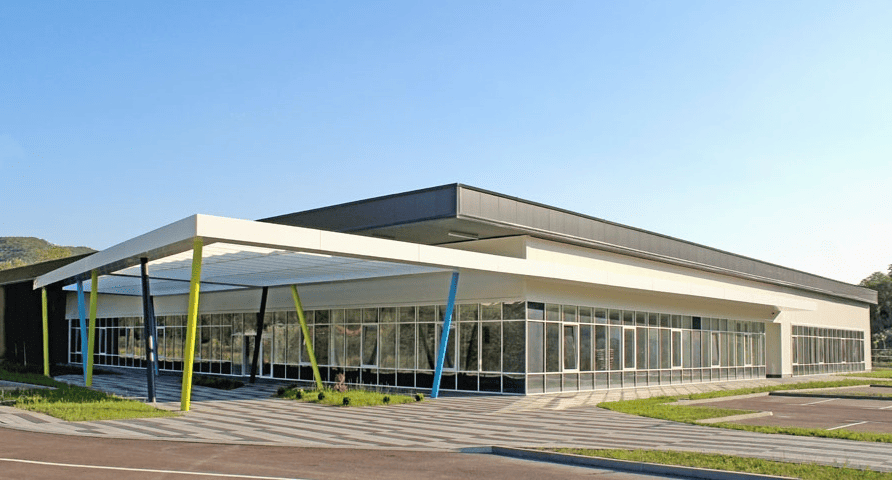

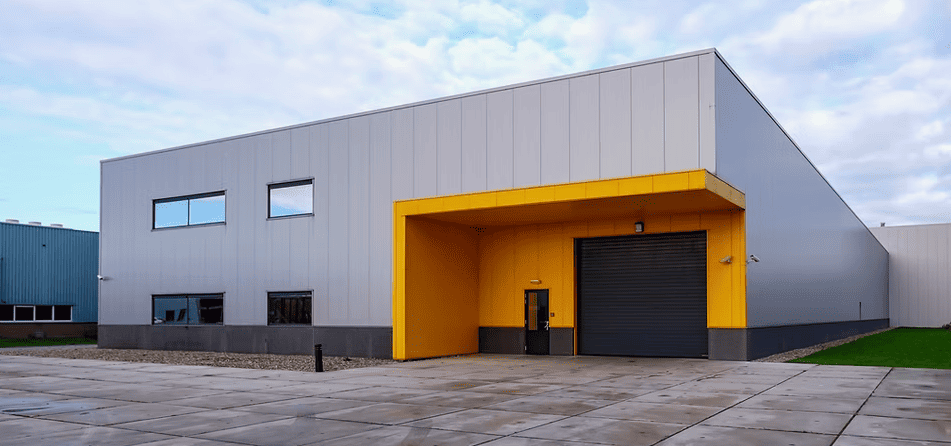

Области применения
Сэндвич-панели с минераловатным утеплителем незаменимы там, где на первое место выходят вопросы пожарной безопасности и звукоизоляции:
— Промышленные объекты: Заводы, фабрики, склады с легковоспламеняющимися материалами, нефтеперерабатывающие заводы, котельные, электростанции, цеха с высокотемпературными процессами.
— Общественные здания: Торговые и развлекательные центры, кинотеатры, спортивные комплексы, аэропорты, вокзалы, административные здания, школы, больницы, гостиницы.
— Производства с особыми условиями: Пищевая промышленность (где требуется высокий уровень гигиены и огнестойкости), фармацевтика.
— Энергетические объекты: Подстанции, трансформаторные будки.
— Сельскохозяйственные объекты: Животноводческие комплексы (где важна огнестойкость и поддержание микроклимата).
.png)
Технические характеристики (примерные значения)
— Толщина панелей: От 50 мм до 250 мм (для стеновых и кровельных, иногда до 300 мм для особых требований).
— Стандартная ширина: Для стеновых – 1000-1200 мм, для кровельных – 1000 мм.
— Длина панелей: До 13-14 метров (зависит от возможностей транспортировки и монтажа).
— Плотность минеральной ваты: 100-120 кг/м³ (для стеновых) и 120-150 кг/м³ (для кровельных панелей). Более высокая плотность обеспечивает лучшую жесткость и прочность.
— Коэффициент теплопроводности утеплителя (λ): около 0.035-0.045 Вт/(м·К).
— Индекс звукоизоляции: От 28 до 35 дБ (зависит от толщины и плотности).
— Предел огнестойкости: От REI 60 до REI 150 (60-150 минут сохранения несущей способности, целостности и теплоизолирующей способности). Это ключевой параметр для выбора панелей.

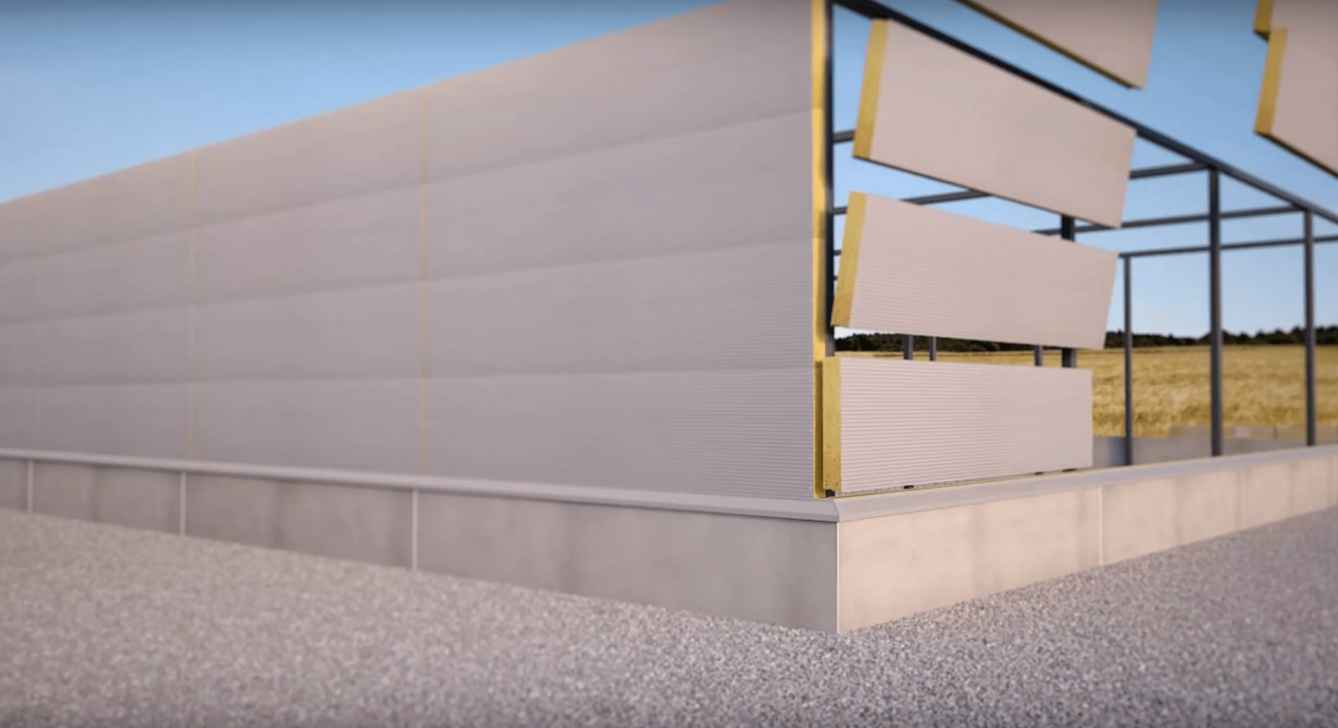

Правила монтажа сэндвич-панелей
Монтаж сэндвич-панелей с минеральной ватой требует высокой точности и соблюдения технологических рекомендаций:
— Подготовка каркаса: Обязательным является наличие ровного и геометрически точного несущего металлического или железобетонного каркаса здания.
— Гидроизоляция: На фундамент или основание каркаса укладывается гидроизоляционный слой.
— Подъем и позиционирование: Панели поднимаются с использованием вакуумных присосок или текстильных строп. Важно избегать повреждения облицовок.
— Установка стеновых панелей: Монтаж начинается от угла здания. Панели устанавливаются вертикально или горизонтально.
— Крепление: Панели крепятся к элементам каркаса с помощью самонарезающих винтов (саморезов) с уплотнительными шайбами, которые обеспечивают герметичность соединения. Количество и расположение крепежных элементов определяется проектом.
— Герметизация стыков: Замковые соединения между панелями тщательно герметизируются с помощью уплотнительных лент, специальных герметиков или негорючей монтажной пены. Это предотвращает мостики холода, проникновение влаги и повышает пожаробезопасность узла.
— Установка кровельных панелей: Монтаж кровли начинается от карниза к коньку, с обязательным нахлестом и тщательной герметизацией продольных и поперечных стыков.
— Доборные элементы: После монтажа основных панелей устанавливаются фасонные элементы (угловые планки, нащельники, оконные и дверные откосы, коньки, карнизы). Эти элементы не только придают зданию законченный вид, но и обеспечивают дополнительную герметизацию и защиту уязвимых мест. Для обеспечения пожарной безопасности, доборные элементы также должны соответствовать требованиям огнестойкости.
Уход и эксплуатация
Уход за сэндвич-панелями с минеральной ватой аналогичен уходу за панелями с ППС:
— Периодическая очистка: Регулярно смывать загрязнения с поверхности панелей водой из шланга. При сильных загрязнениях можно использовать мягкую щетку и неагрессивные моющие средства.
— Избегать абразивов: Не применять абразивные чистящие средства, жесткие щетки или агрессивные химикаты, которые могут повредить полимерное покрытие.
— Осмотр и ремонт: Периодически осматривать панели на предмет механических повреждений (царапин, сколов) или нарушения герметичности стыков. Поврежденные участки полимерного покрытия следует подкрашивать ремонтной эмалью, чтобы предотвратить коррозию металла.
Сэндвич-панели с минераловатным утеплителем – это современное, высокотехнологичное и чрезвычайно надежное решение для строительства зданий, где безопасность, и в особенности пожарная безопасность, являются приоритетом. Их превосходные тепло- и звукоизоляционные характеристики, высокая прочность, долговечность и простота монтажа делают их незаменимым выбором для широкого спектра промышленных, коммерческих и общественных объектов. Инвестируя в сэндвич-панели с МВ, вы выбираете не только быстрый темп строительства и экономию на эксплуатации, но и спокойствие, зная, что ваш объект соответствует самым высоким стандартам надежности и безопасности.
