Акустические сэндвич-панели кровельные
Купить акустические сэндвич-панели кровельные с гарантией качества напрямую с производства.
Применение акустических минераловатных панелей способствует снижению среднечастотного уровня шума в 85-90 дБ. Звукозащитные сэндвич-панели задействуются при возведении стен, несущих перегородок, потолков и шумозащитных экранов. Помимо шумозащиты этот материал с шириной 10 и 12 см имеет высокие теплоизоляционные характеристики.

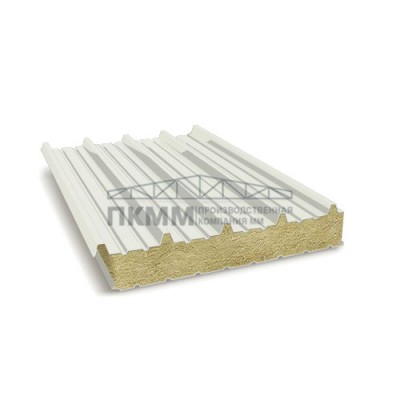

Мы производим кровельные акустические металлические сэндвич-панели с минераловатным наполнителем для устройства кровли с повышенными требованиями к звукоизоляции и теплотехнике помещений различного назначения.
Назначение акустических панелей
СНиП 3-03-2003 регламентирует оборудование промышленных цехов, машинных залов, кинотеатров, торгово-развлекательных комплексов, аэропортов, вокзалов, строений жилого и административного назначения звукопоглощающими конструкциями.
Технические характеристики
- Наполнитель - минеральная вата (MW) в ламелях с вертикально ориентированным волокном;
- Плотность - 115±10% кг/м3;
- Теплопроводность - 0,0041-0,043 Вт/м°С;
- Горючесть - НГ.
- Акустические кровельные панели состоят из наружного стального листа, изоляционного наполнителя из минеральной ваты высокой плотности с перпендикулярно ориентированными волокнами, а также внутреннего перфорированного плоского стального листа с профилем «кровельный стандарт».
Производство
- Холоднокатаная горячеоцинкованная рулонная сталь с защитным полимерным покрытием.
- Толщина стали 0,5-0,7 мм.
- Основа металлических перфорированных листов - сталь S250GD+Z275, S280GD+Z275.
- Суммарной массой цинкового покрытия 275 г/м2.
- Профиль лицевой перфорированной поверхности метала: Микро.
- Профиль внутренней поверхности метала: Стандарт.
- Цвет лакокрасочного покрытия в соответствии с шкалой RAL.
Покрытие
Тип полимерного покрытия метала :
- Полиэстер (PE);
- Поливинилденфторид (PVDF);
- Пурал (Pu).
Универсальный замок
Наиболее эффективный узел соединения акустических сэндвич-панелей реализован в конструкции замкового соединения типа Z-Lock. Конструктивная особенность замка Z-Lock – высокая механическая прочность за счет лабиринтного профиля и большой глубины обратной вальцованной части металла (18 мм), что позволяет нивелировать погрешности собранных несущих металлоконструкций без потери целостности конструкции экранов.
- Повышенная прочность стыка за счет 4-х ребер жесткости лабиринтного соединения
- Высокая плотность посадки замка, облегчающая монтажные работы
- Антикапиллярный эффект позволяет обходиться без специальных уплотнительных элементов
- Отсутствие “мостиков холода” - влага не проникает в утеплитель
- Возможность применения дополнительных уплотнительных элементов в условиях повышенной температуры и влажности
Теплоизолирующие сердечники
Для энергосберегающих кровельных сэндвич-панелей используются следующие виды теплоизолирующих сердечников:
- Минеральная вата
- Пенополистирол
- Экструдированный пенополистирол
Конструкция панелей
Конструкция акустических панелей способствует уменьшения воздействия стоячих и отраженных волн путем частичного уменьшения звукового давления. Шумоизоляционные свойства сэндвич-панелей обеспечивают:
- перфорация облицовочной части. Ее при монтаже направляют в сторону источника шума. ПСМ-конструкции с диаметром перфорации 3-5 мм эффективно защищает от шумов. Суммарная площадь отверстий составляет всего 20 % от облицовки;
- сердечник из полужесткого минераловатного или стекловолокнистого плитного материала и пористой пластмассы с ячейками. Толщина элемента составляет от 120 мм, что усиливает шумоизолирующие свойства панелей.
Акустические панели с минераловатным наполнителем имеют индекс защиты от промышленного шума в 35 дБ. У продукции с пенополистирольным наполнителем индекс изоляции равняется 28 дБ. При выборе материала рекомендуется принимать во внимание коэффициент звукопоглощения материалов.
Преимущества акустических панелей:
- Эффективная величина звукоизоляции воздушного шума до 31 дб (наполнитель минеральная вата);
- Высокая степень звукопоглощения панелей (наполнитель минеральная вата αw=0.8, класс «а» по звукопоглощению);
- Механическая и акустическая плотность стыковки за счёт реализованного в соединении панелей лабиринтного замка типа z-lock глубиной 18 мм.;
- Защищенность конструкции от неблагоприятных воздействий окружающей среды благодаря промежуточной мембране (между перфорированным листом и звукоизолирующим наполнителем);
- Момент сопротивления изгибу у несущих стоек определен при ветровых нагрузках до 100 кгс/м2;
- Высокая огнестойкость панелей (наполнитель минеральная вата до 120 минут (ie 120);
- Высокая коррозионная стойкость панелей за счёт использования полимерного покрытия pvdf (толщина покрытия 25-27 мкм);
- Высокая коррозионная стойкость панелей за счет горячего оцинкования металла (толщина цинка 275 г/м2)
- Защищенность конструкции от механических воздействий благодаря её монолитности;
- Разнообразие способов крепления панелей к несущим стойкам;
- Разнообразие материалов для звукоизолирущего сердечника;
- Полная заводская готовность панелей «армакс-акустик» к монтажным работам;
- Простота сборки и высокая скорость строительно-монтажных работ.
Применение
- Строительство ограждающих конструкций, потолков, внутренних стен и перегородок в промышленных зданиях и сооружениях, где требуется защита от влияния промышленного шума;
- Строительство звукоизолирующих экранов (в т.ч. мобильных) на территории жилой застройки с целью снижения шумового загрязнения окружающей среды;
- Для строительства шумозащитных экранов на автомобильных и железнодорожных магистралях в городской черте, вблизи населенных пунктов и заповедных территорий
- Защита от шума дизель-генераторов;
- Звукоизоляция чиллерных установок;
- Звукоизоляция трансформаторных подстанций;
- Защита от шума на дорогах.
Монтаж
- Сэндвич-панели к опорной конструкции крепятся насквозь при помощи подходящих метизов. Необходимый инструмент: дрель и шуруповерт.
- К стальным и деревянным несущим элементам панели крепятся самонарезающими крепежными элементами с пресс-шайбой.
- К бетонным основаниям крепление осуществляется с предварительным просверливанием отверстия и установкой в него дюбеля, а фиксация осуществляется саморезами.
- Если в качестве метизов используются саморезы из закаленной стали, то под головку самореза необходимо подкладывать шайбу с эластичным уплотнителем.
- При выборе метизов учитывается не только материал несущей конструкции, но и толщина панели.
- Обратите внимание! Минимальное расстояние от края панели и точки крепления составляет 50 мм.
Все метизы должны быть вкручены строго под углом в 90° относительно лицевой части панели. Даже незначительное отклонение при вкручивании самореза считается браком: такая точка фиксация должна быть переделана. Кроме этого, индикатором правильности выполнения крепления служит уплотняющая шайба: она должна плотно прилегать к поверхности, но не быть вогнутой. На рисунке приведены примеры правильной и неправильной посадки саморезов.
